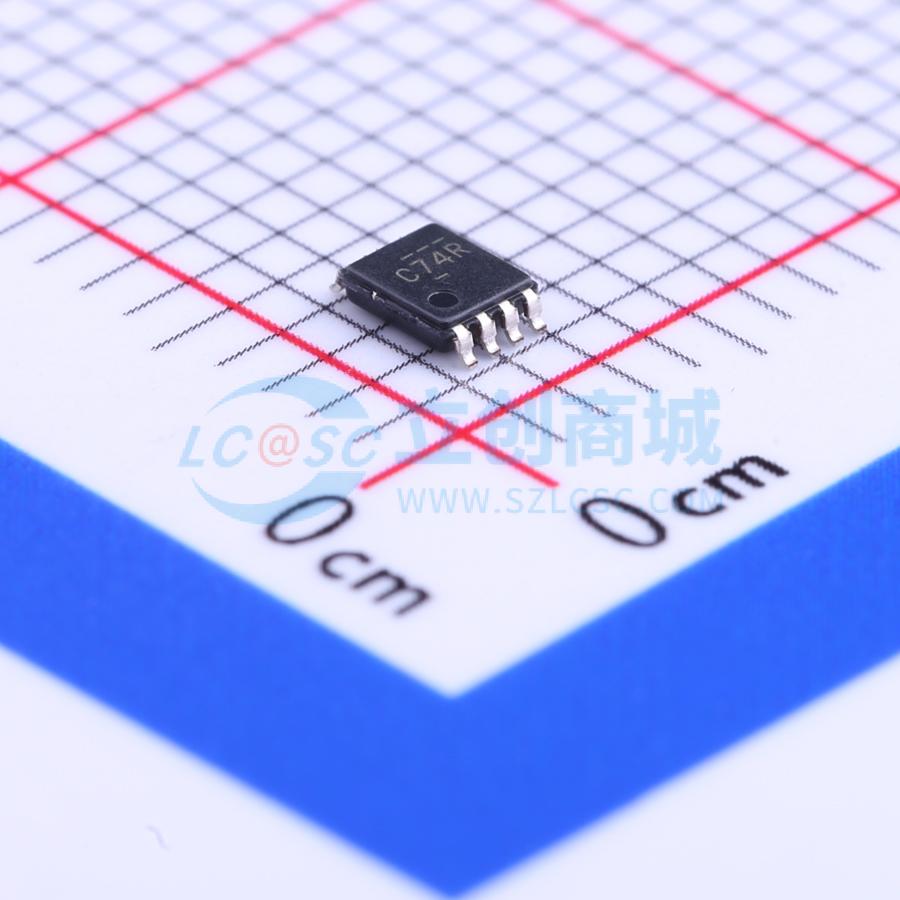

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G74QDCURQ1

单正沿触发D型触发器，带清零和预置功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G74-Q1 汽车类具有清零和预设功能的单路上升沿 D 级触发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G74QDCURQ1
商品编号: C132002
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.03957克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~5.5V
	时钟频率(fc)	140MHz
	功能	置位和复位
	元件数	1
	每个元件位数	-
	输出类型	-
	传播延迟(tpd)	5.4ns@5V,50pF

商品概述

这是一款带有清零和预置功能的单路正边沿触发D型触发器，电源电压Vcc工作范围为1.65V~5.5V。当预置端或清零端输入为低电平时，无论其他输入电平如何，都会对输出进行置位或复位；当预置端和清零端处于非激活高电平时，满足建立时间要求的D输入端数据，会在时钟脉冲的正沿传输到输出端。时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联，保持时间间隔结束后，D输入端的数据变化不会影响输出电平。该器件支持部分掉电模式应用，Ioff电路可禁用输出，避免器件断电时产生有害的回流电流。

商品特性

符合汽车应用要求
支持5V Vcc工作
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为6.9ns
功耗低，最大电源电流Icc为10μA
3.3V条件下输出驱动能力为±24mA
Vcc=3.3V、TA=25℃时，典型输出地弹VOLP小于0.8V
Vcc=3.3V、TA=25℃时，典型输出VOH下冲VOHV大于2V
Ioff支持部分掉电模式操作
闩锁性能超过每引脚100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V

应用领域

汽车应用领域

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	10uA
	输入电容	5pF
	工作温度	-40℃~+125℃
	同步/异步	异步
	建立时间	1.7ns
	保持时间	800ps
