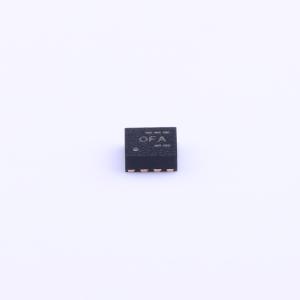

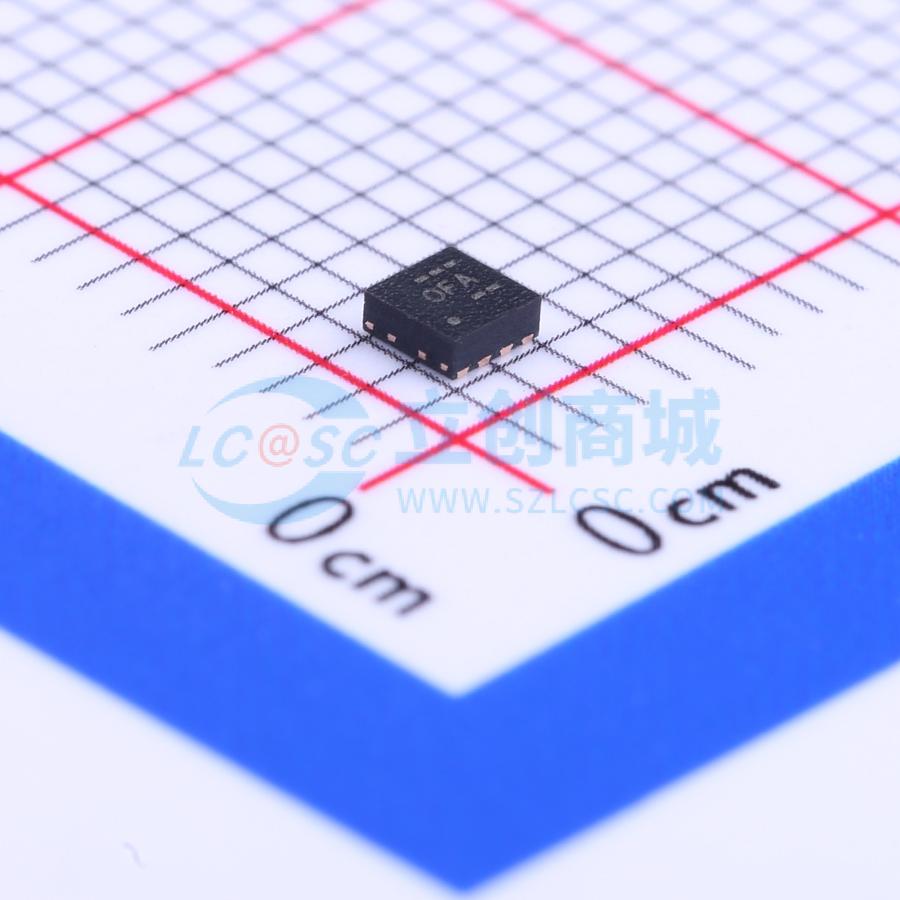

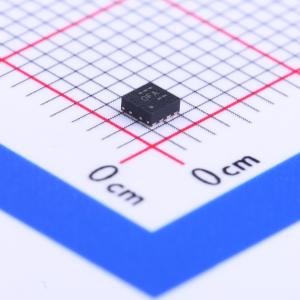

TPS62065DSGT
3MHz、2A降压转换器，采用2mm x 2mm SON封装
- 描述
- TPS62065 采用 2x2 SON 封装的 3MHz、2A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62065DSGT
- 商品编号
- C131996
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.9V~6V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6206x 系列是一种高效率的同步降压 DC/DC 转换器。它们提供高达 2-A 的输出电流。的输入电压范围为 2.9 V 至 6 V，非常适合从 5-V 或 3.3-V 系统电源轨进行电源转换。TPS6206x 在 3-MHz 固定频率下工作，并在轻负载电流时进入节能模式以在整个负载电流范围内保持高效率。节能模式经过优化，可实现低输出电压纹波。对于低噪声应用，可以通过将 MODE 引脚拉高来强制 TPS62065 进入固定频率 PWM 模式。TPS62067 提供开漏电源良好输出。
在关断模式下，电流消耗降至 1 μA 以下，并且内部电路会放电输出电容。TPS6206x 系列针对使用小型 1 μH 电感和小容量 10-μF 输出电容进行了优化，以实现最小的解决方案尺寸和高调节性能。它采用 2.5 mm x 2.0 mm x 0.75 mm 8 引脚 WSON 封装。
应用领域
- 负载点(POL)
- 笔记本电脑，掌上PC
- 便携式媒体播放器
- 数字信号处理器电源
