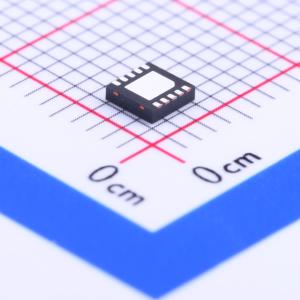

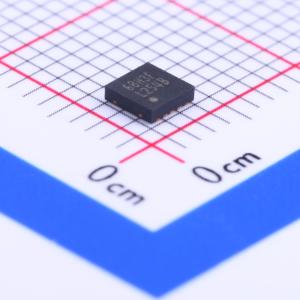

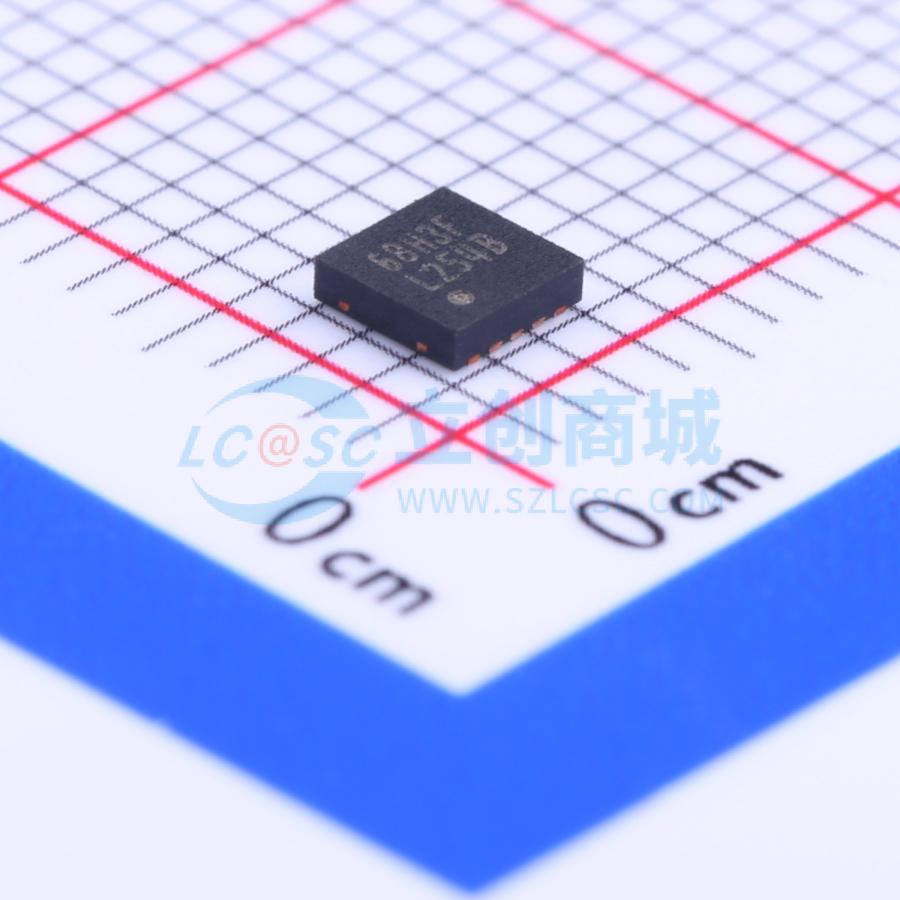

LM10010SD/NOPB

LM10010点负载调节器电压编程器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM10010是一款高精度、数字编程的输出电流DAC设备,用于控制DC/DC转换器的输出电压。它通过连接到外部调节器的反馈节点来调整输出电压,支持6位分辨率和用户设置的电压范围。
品牌名称: TI(德州仪器)
商品型号: LM10010SD/NOPB
商品编号: C131980
商品封装: WSON-10-EP(3.1x3.1)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

LM10010是一款高精度、数字编程的设备，用于控制DC/DC转换器的输出电压。LM10010输出一个与6位输入字成反比的直流电流。该电流DAC输出连接到调节器的反馈引脚上，以根据用户设置的目标范围和分辨率调整其输出电压。随着6位字计数增加，基于转换器中反馈电阻的设置，输出电压被调整得更高。

LM10010设计用于通过可调电阻反馈网络对负载点调节器进行VID（电压识别）编程。

提供了一个使能引脚（EN），以便在不使用时减少静态电流。此外，还监控了VDD线，以便在发生欠压事件时关闭设备。

该设备采用10焊盘无拉回无引脚引线框架封装（WSON-10）。LM10010可用于多种应用中，支持3.0V至5.5V电源的调节器。
