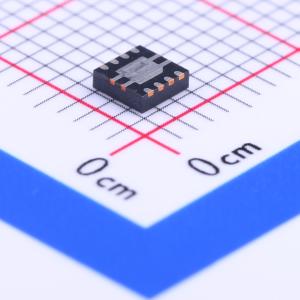

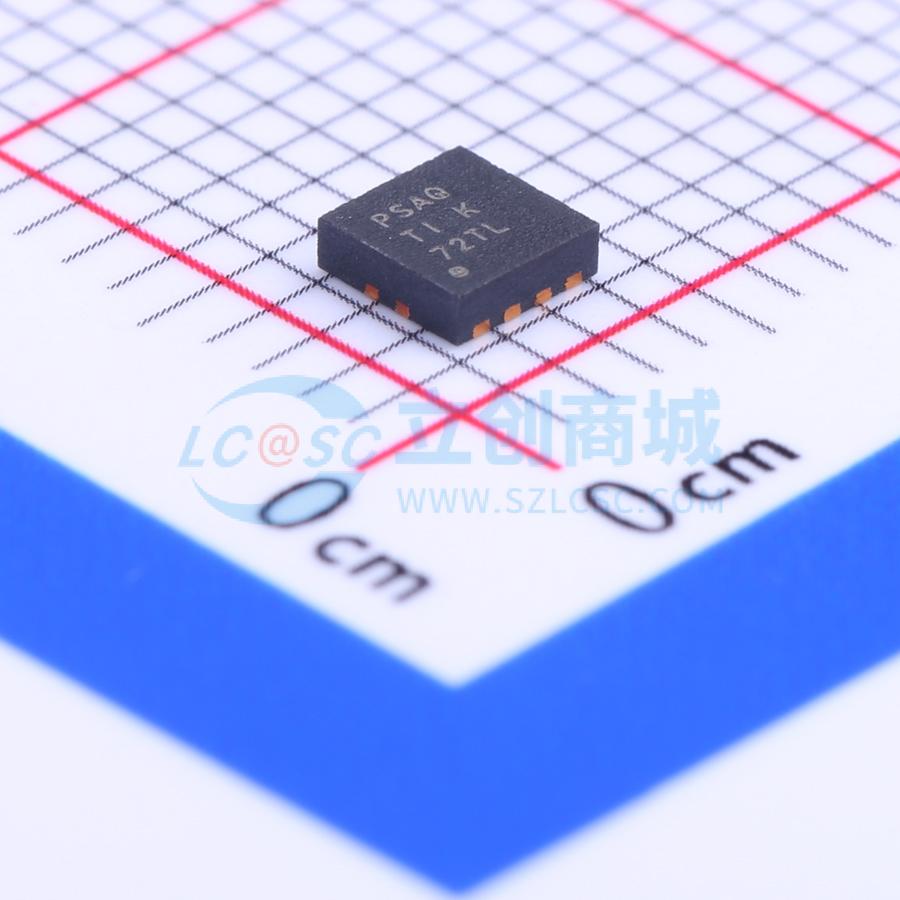

TPS73201QDRBRQ1

TPS732-Q1系列低压差（LDO）稳压器采用了一种新的拓扑结构：电压跟随器配置中的NMOS传输元件。这种拓扑结构在使用低ESR输出电容时能保持稳定，甚至允许在无电容的情况下工作。该拓扑结构还提供高反向阻断能力（低反向电流），且接地引脚电流在所有输出电流值下几乎保持恒定。 TPS732-Q1系列器件采用先进的BiCMOS工艺，在实现低压差电压和低接地引脚电流的同时，还能保证高精度。在未启用时，电流消耗低于1 μA，非常适合便携式应用。极低的输出噪声（使用0.1 μF CN R时为30 μVRMS）非常适合为压控振荡器（VCO）供电。这些器件具备热关断和折返式限流保护功能。

• 符合汽车应用要求
• 通过AEC-Q100认证，结果如下
• 器件温度等级0：环境工作温度范围为 -40°C至150°C
• 器件人体模型（HBM）分类等级2
• 器件带电器件模型（CDM）分类等级C4B
• 器件机器模型（MM）分类等级M2
• 无输出电容或使用任何值和类型的电容时均能保持稳定
• 输入电压范围：1.7 V至5.5 V
• 超低压差电压：250 mA时典型值为40 mV
• 出色的负载瞬态响应 —— 无论是否使用可选输出电容
• 新型NMOS拓扑结构可提供低反向泄漏电流
• 低噪声：典型值为30 μV RMS（10 kHz至100 kHz）
• 初始精度为0.5%
• 总体精度为1%（包括线性调整率、负载调整率和温度影响）
• 关断模式下最大静态电流（IQ）小于1 μA
• 具备热关断和规定的最小及最大限流保护功能
• 提供多种输出电压版本
• 固定输出电压为1.2 V、1.5 V、1.6 V、1.8 V、2.5 V、3 V、3.3 V和5 V
• 可调输出电压范围为1.2 V至5.5 V
• 可提供定制输出电压

• 便携式和电池供电设备
• 开关电源的后级稳压
• 对噪声敏感的电路，如压控振荡器（VCO）
• 数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）和微处理器的负载点稳压
