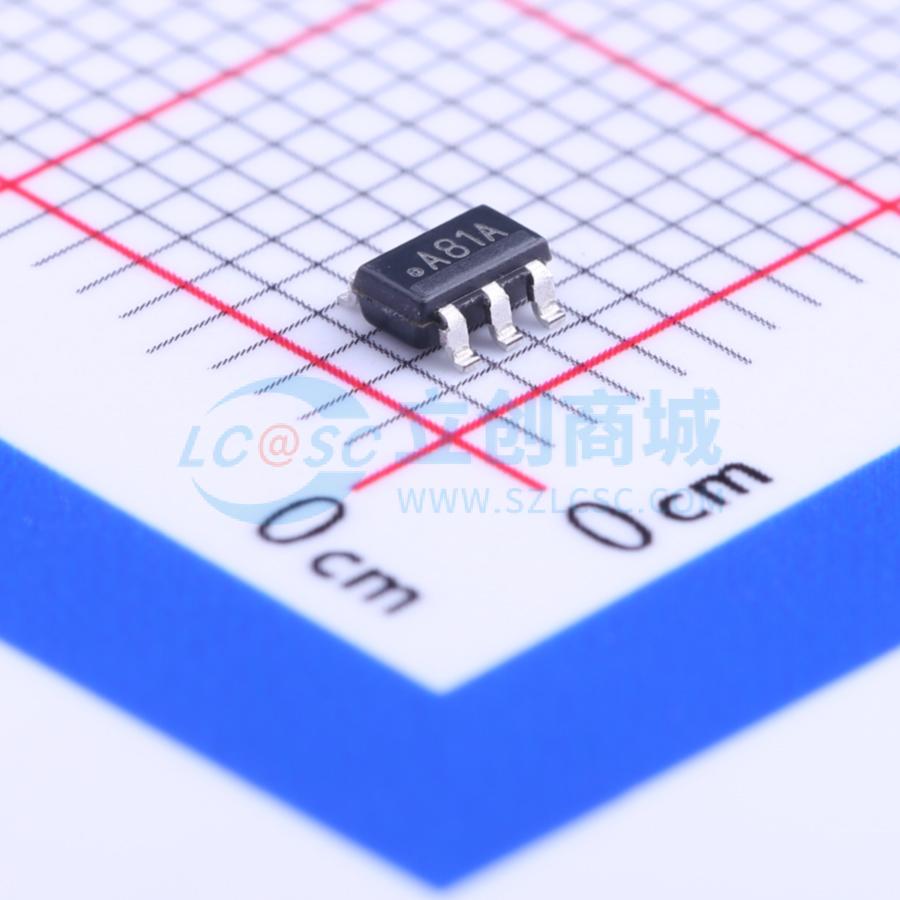

温馨提醒：图片仅供参考，商品以实物为准

LMH6639MF/NOPB

190MHz带关断功能的轨到轨输出放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMH6639 具有禁能功能的 190MHz 轨到轨输出放大器
品牌名称: TI(德州仪器)
商品型号: LMH6639MF/NOPB
商品编号: C131982
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输出
	增益带宽积(GBW)	86MHz
	输入失调电压(Vos)	1.02mV
	输入失调电压温漂(Vos TC)	8uV/℃
	压摆率(SR)	172V/us
	输入偏置电流(Ib)	1.02uA
	输入失调电流(Ios)	20nA

	属性	参数值
	输入电压噪声密度(eN)	19nV/√Hz@10kHz
	共模抑制比(CMRR)	93dB
	静态电流(Iq)	3.6mA
	输出电流	120mA
	工作温度	-40℃~+85℃
	单电源电压	3V~12V
	双电源电压(Vee~Vcc)	-5V~5V
	功能特性	使能/关断功能

商品概述

LMH6639是一款带禁用功能的190MHz轨到轨输出电压反馈运算放大器，输出驱动能力为110mA，采用专利VIP10工艺，在电流消耗仅3.6mA的条件下可提供190MHz的带宽，输入共模电压范围可延伸至负电源以下0.2V、正电源1V以内，是真正的单电源运算放大器，输出电压范围可延伸至距离任一电源轨30mV以内，可为用户提供较大的动态范围，尤其适合低电压应用，压摆率为172V/μs，全功率带宽约为28MHz，输入跨接有两个反向并联二极管和一个串联电阻，为输入晶体管提供保护，开启时间为83nsec，结合33nsec的建立时间，适合多路复用应用，在所有工作电压和工作模式下均可保证器件稳定性，包括+1增益在内的任何增益设置下都具备良好的频率响应特性。

商品特性

工作电源条件涵盖3V、5V和±5V，已完成全特性表征
无负载时电源电流为3.6mA，关断模式下电源电流为400μA
闭环1MHz条件下输出电阻为0.186Ω
增益为1时3dB带宽为190MHz
建立时间为33nsec，开启时间为83nsec
输入共模电压范围为-0.2V至4V，共模电压范围超出后不会出现输出相位反转，具备过驱恢复能力
输出电压摆幅距离电源轨仅40mV，最大线性输出电流为110mA
总谐波失真为-60dBc
1MHz条件下关断隔离度为-70dB
差分增益为0.12，差分相位为0.045°
压摆率为172V/μs，全功率带宽约为28MHz
输入设置有两个反向并联二极管和串联电阻，可为输入晶体管提供保护
内置有限的ESD保护
所有工作电压和模式下均可保持器件稳定性，+1增益在内的所有增益设置下都具有良好的频率响应特性

应用领域

有源滤波器
CD/DVD ROM
ADC缓冲放大器
便携式视频
电流检测缓冲器
多路复用应用
