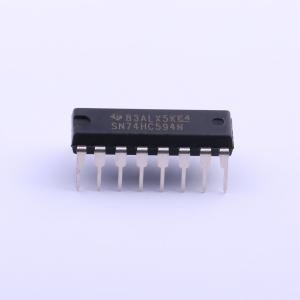

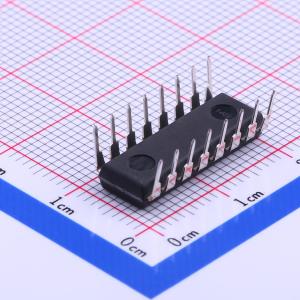

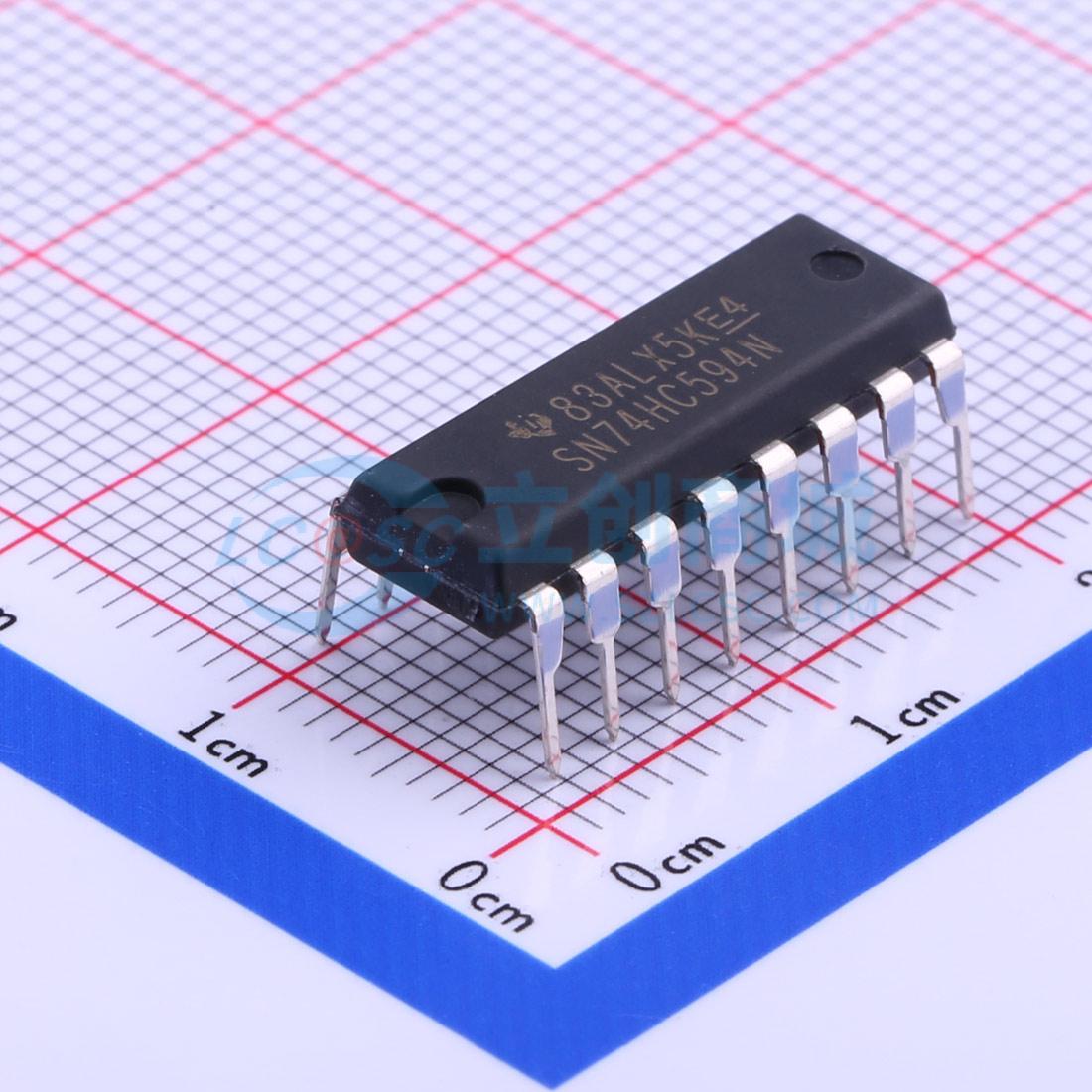

温馨提醒：图片仅供参考，商品以实物为准

SN74HC594N

推挽式输出 8位串行至并行移位寄存器

描述: SN74HC594 具有输出寄存器的 8 位移位寄存器
品牌名称: TI(德州仪器)
商品型号: SN74HC594N
商品编号: C133235
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品概述

SNx4HC594器件包含一个8位串行输入、并行输出移位寄存器，为8位D型存储寄存器提供输入。移位寄存器和存储寄存器均配有独立的时钟和直接清零输入，还提供了用于级联的串行输出。移位寄存器时钟和存储寄存器时钟均为上升沿触发，若两个时钟连接在一起，移位寄存器始终比存储寄存器超前一个计数脉冲。并行输出具备大电流能力，串行输出为标准输出。

商品特性

工作电压范围为2V~6V
大电流输出，可驱动最多15个LSTTL负载
低功耗，Icc最大为80μA
典型传输延迟tpd = 15 ns
5V电压下输出驱动能力为±6mA
输入电流最大为1μA
带存储功能的8位串入并出移位寄存器
移位寄存器和存储寄存器具备独立的直接清零功能
移位寄存器和存储寄存器具备独立时钟

应用领域

专业音频混音器
电梯和自动扶梯
人机界面(HMI)工业显示器
娱乐系统
电网基础设施电网控制
访问控制与安防领域DVR和DVS

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	2V~6V
	时钟频率(fc)	40MHz
	元件数	1
	输出类型	推挽式
	系列	74HC
	耗散功率(Pd)	-

	属性	参数值
	传播延迟(tpd)	25ns@6V,50pF
	输出电流	35mA
	分辨率(位)	8
	输入类型	-
	灌电流(IOL)	6mA
	拉电流(IOH)	6mA
	工作温度	-40℃~+85℃
	功能特性	异步清零功能
