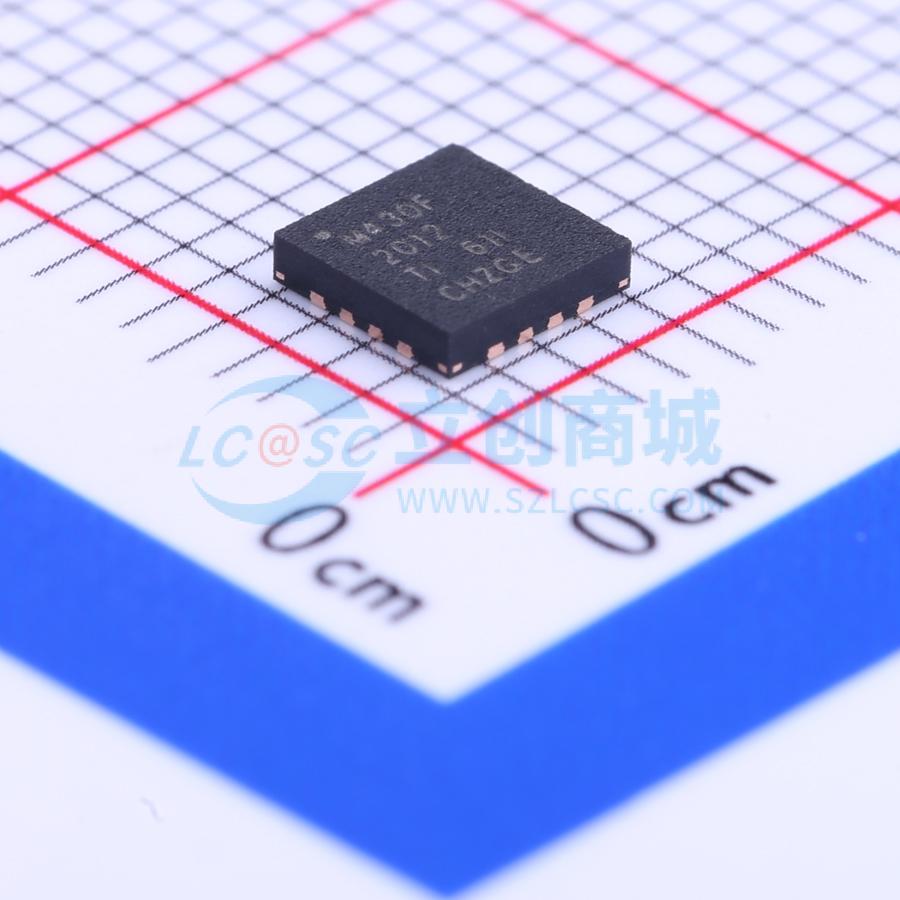

MSP430F2012IRSAT

德州仪器的MSP430系列超低功耗微控制器包括多款具有不同外设集的设备，适用于各种应用。该架构结合了五种低功耗模式，优化以实现便携式测量应用中的电池寿命延长。该设备具有强大的16位RISC CPU、16位寄存器和常数发生器，有助于实现最大代码效率。数字控制振荡器（DCO）允许从低功耗模式唤醒到活动模式的时间少于1 µs。

MSP430F20xx系列是一种超低功耗混合信号微控制器，内置16位定时器和十个I/O引脚。此外，MSP430F20x1具有多功能模拟比较器。MSP430F20x2和MSP430F20x3具有使用同步协议（SPI或I2C）进行通信的能力，并且MSP430F20x2有一个10位A/D转换器，而MSP430F20x3则有一个16位Σ-Δ A/D转换器。

典型应用包括传感器系统，这些系统捕获模拟信号，将其转换为数字值，然后处理数据用于显示或传输到主机系统。独立的RF传感器前端是另一个应用领域。

• 低供电电压范围：1.8 V 至 3.6 V
• 超低功耗 – 活动模式：1 MHz、2.2 V 时为 220 μA，待机模式：0.5 μA
• 关闭模式（RAM 保持）：0.1 μA
• 五种节能模式
• 从待机模式唤醒时间小于 1 μs
• 16 位 RISC 架构，指令周期时间为 62.5 ns
• 基本时钟模块配置：内部频率高达 16 MHz，四个校准频率精度为 ±1%
• 内部超低功耗低频振荡器 – 32 kHz 晶体 – 外部数字时钟源
• 16 位 Timer_A，带两个捕获/比较寄存器
• 片上比较器用于模拟信号比较功能或斜率 A/D（MSP430F20x1）
• 10 位 200 kSPS A/D 转换器，带内部参考、采样保持和自动扫描（MSP430F20x2）
• 16 位 Sigma-Delta A/D 转换器，带差分 PGA 输入和内部参考（MSP430F20x3）
• 通用串行接口 (USI) 支持 SPI 和 I2C（MSP430F20x2 和 MSP430F20x3）
• 欠压检测器
• 串行板载编程，无需外部编程电压，通过安全熔丝实现可编程代码保护
• 片上仿真逻辑，带 Spy-Bi-Wire 接口
• 系列成员：
  • MSP430F2001 – 1 KB + 256 B 闪存 – 128 B RAM
  • MSP430F2011 – 2 KB + 256 B 闪存 – 128 B RAM
  • MSP430F2002 – 1 KB + 256 B 闪存 – 128 B RAM
  • MSP430F2012 – 2 KB + 256 B 闪存 – 128 B RAM
  • MSP430F2003 – 1 KB + 256 B 闪存 – 128 B RAM
  • MSP430F2013 – 2 KB + 256 B 闪存 – 128 B RAM
• 可用封装：14 引脚塑料小外形薄型封装 (TSSOP)，14 引脚塑料双列直插式封装 (PDIP)，以及 16 引脚 QFN

• 传感器系统，捕捉模拟信号，转换为数字值，并处理数据以供显示或传输到主机系统。
• 独立的RF传感器前端。
