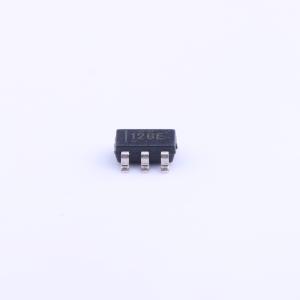

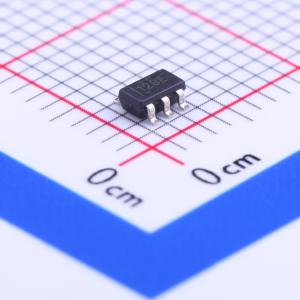

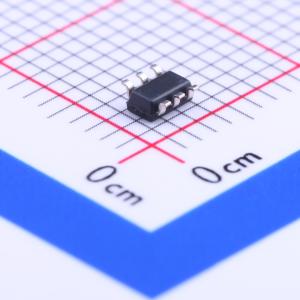

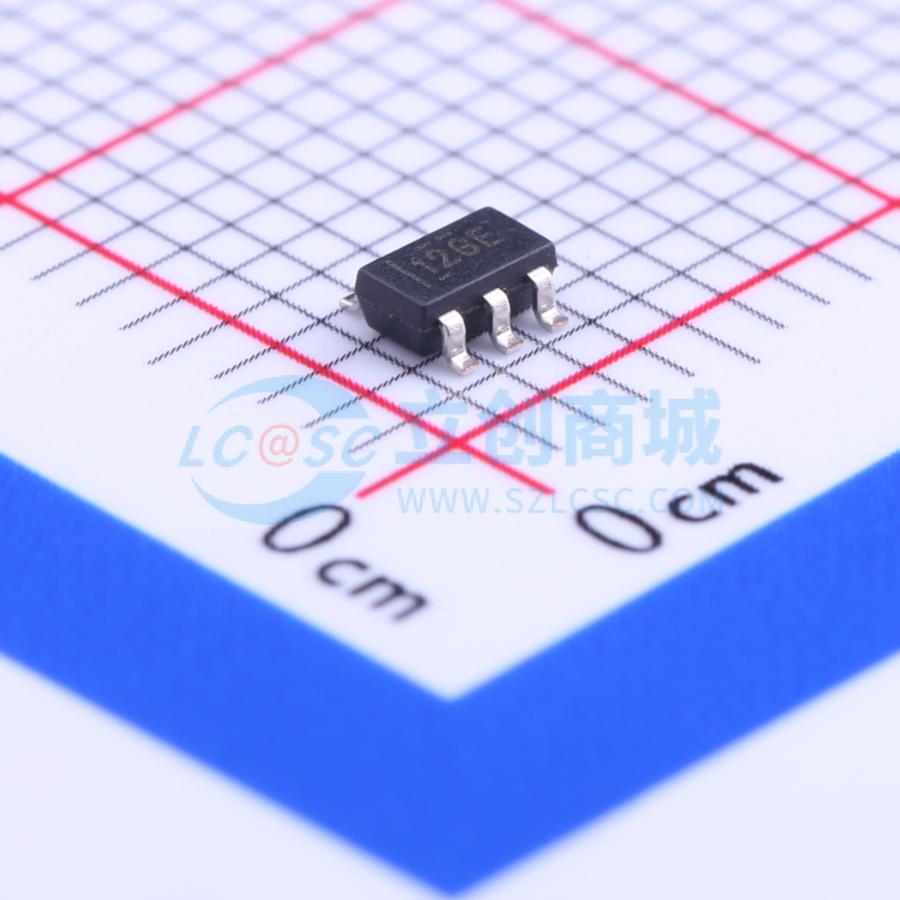

TPS3780BQDBVRQ1

双通道、低功耗、高精度电压检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3780-Q1 汽车类、漏极开路、双通道、低功耗、高精度电压检测器
品牌名称: TI(德州仪器)
商品型号: TPS3780BQDBVRQ1
商品编号: C131970
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS3779-Q1 和 TPS3780-Q1 属于高精度双通道电压检测器系列，同时拥有低功耗和小解决方案尺寸两大优势。SENSE1 和 SENSE2 输入包括滞后特性，可抑制短小毛刺脉冲，从而确保输出操作稳定而无错误触发。该器件提供了两种不同的出厂设置滞后选项：5% 或 10%。 TPS3779-Q1 和 TPS3780-Q1 配有可调节的 SENSEx 输入。这些输入可通过外部电阻分压器进行配置。当 SENSE1 和 SENSE2 输入上的电压低于下降阈值时，OUT1 和 OUT2 被分别驱动为低电平。当 SENSE1 和 SENSE2 上升到高于上升阈值时，OUT1 和 OUT2 分别变为高电平。该器件的超低静态电流为 2μA（典型值），并且提供了一套精确且节省空间的电压检测解决方案，非常适合低功耗系统监视和便携式输出电压电平信号。TPS3779-Q1 和 TPS3780-Q1 的工作电压范围为 1.5V 至 5.5V，工作温度范围为 -40°C 至 +125°C。

商品特性

适用于汽车电子应用，具有符合 AEC-Q100 的下列结果
器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
器件组件充电模式 (CDM) ESD 分类等级 C4B
采用小型封装的双通道检测器
高精度阈值和滞后：1.0%
低静态电流：2μA（典型值）
可调节检测电压：最低至 1.2V
5% 和 10% 滞后选项
温度范围：-40°C 至 +125°C
推挽 (TPS3779-Q1) 和开漏 (TPS3780-Q1) 输出选项
采用 SOT-23 封装

应用领域

数字信号处理器 (DSP)、微控制器和微处理器
高级驾驶员辅助系统 (ADAS)
信息娱乐和仪表板
电源排序应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	1.5V~5.5V
	复位有效电平	低电平有效
	阈值电压	1.194V；1.134V

	属性	参数值
	受监控电压数	2
	手动复位	无
	看门狗定时器	无
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	2uA
