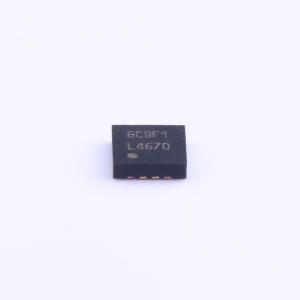

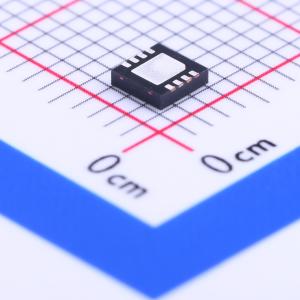

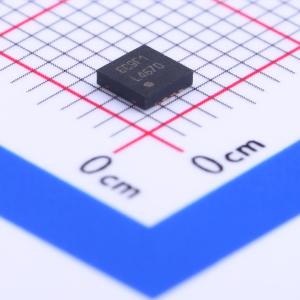

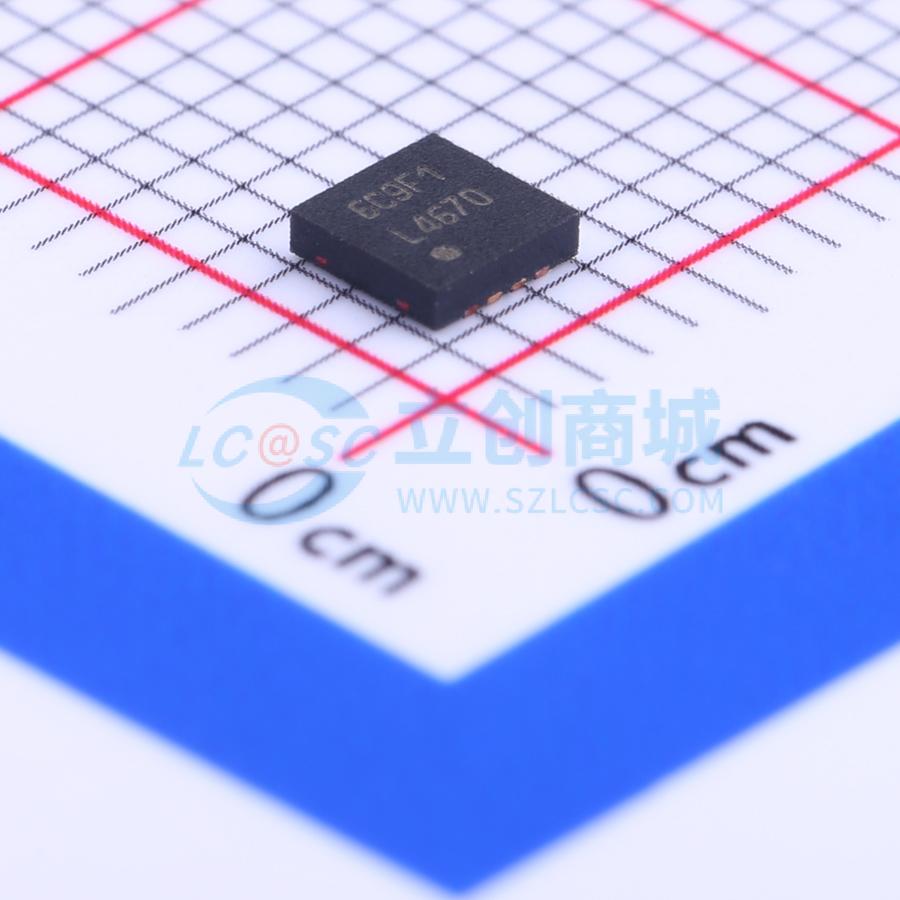

LM4670SD/NOPB

Boomer系列高效3W开关音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4670 具有可从外部配置的增益的 3W 单声道、模拟输入 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: LM4670SD/NOPB
商品编号: C131968
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

LM4670是一款完全集成的单电源高效开关音频放大器。它采用了创新的调制器，无需使用典型开关放大器所需的LC输出滤波器。省去输出滤波器可减少外部元件数量、简化电路设计并减小电路板面积。与传统的脉宽调制器相比，LM4670采用Δ - Σ调制技术处理模拟输入，可降低输出噪声和总谐波失真（THD）。 LM4670旨在满足手机和其他便携式通信设备的需求。它采用单5V电源供电，能够驱动4Ω扬声器负载，连续平均输出功率达2.3W，且总谐波失真加噪声（THD + N）小于1%。其灵活的电源要求允许在2.4V至5.5V的电压范围内工作。与典型的AB类放大器相比，LM4670在驱动扬声器负载时具有更高的效率。在3.6V电源驱动8Ω扬声器的情况下，当功率水平为100mW时，该IC的效率为77%；输出功率达到600mW时，效率可达88%。 LM4670具备低功耗关断模式。将关断引脚拉至逻辑低电平（地）即可启用关断模式。 LM4670的增益可通过外部配置，通过信号求和可实现对多个信号源的独立增益控制。

商品特性

感性负载无需输出滤波器
增益可外部配置
开启时间极快：典型值为1.35ms
最少的外部元件
“咔嗒”和“噗噗”声抑制电路
微功耗关断模式
短路保护
提供节省空间的DSBGA和WSON封装

应用领域

手机
个人数字助理（PDA）
便携式电子设备

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	3Wx1@4Ω
	工作电压	2.4V~5.5V
	总谐波失真+噪声(THD+N)	0.3%

	属性	参数值
	静态电流(Iq)	4.8mA
	工作温度	-40℃~+85℃
	信噪比	93dB
	输入类型	差分
	电源纹波抑制比(PSRR)	68dB
	效率	87%；88%；77%
