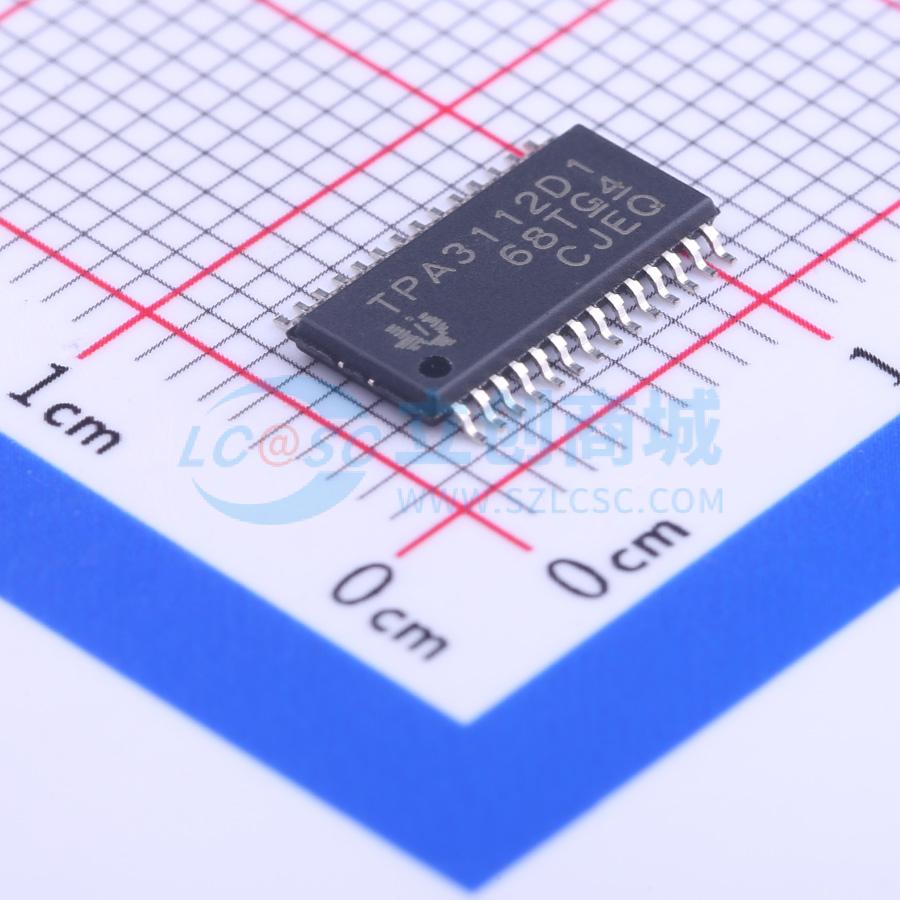

温馨提醒：图片仅供参考，商品以实物为准

TPA3112D1PWPR

25W单声道D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA3112D1 支持无滤波器操作、带有 SpeakerGuard™ 的 25W 单声道、8V 至 26V 电源电压、模拟输入 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3112D1PWPR
商品编号: C133544
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

TPA3112D1是一款25W高效D类音频功率放大器，用于驱动桥接扬声器。先进的电磁干扰抑制技术可使输出端使用低成本铁氧体磁珠滤波器，同时满足电磁兼容性要求。SpeakerGuard扬声器保护系统包括一个可调功率限制器和一个直流检测电路。可调功率限制器允许用户设置一个低于芯片电源的虚拟电压轨，以限制通过扬声器的电流量。直流检测电路可测量PWM信号的频率和幅度，若输入电容损坏或输入端存在短路，将关闭输出级。 TPA3112D1可驱动低至4Ω的单声道扬声器。TPA3112D1效率高达90%以上，播放音乐时无需外部散热片。输出端针对接地短路、电源短路和输出端间短路提供全面保护。短路保护和热保护具备自动恢复功能。

商品特性

24V电源供电，驱动8Ω负载，总谐波失真加噪声低于0.1%时功率为25W
12V电源供电，驱动4Ω负载，总谐波失真加噪声为10%时功率为20W
驱动8Ω负载时，D类工作效率达94%
无需散热片
宽电源电压范围，可在8至26V下工作
无滤波器工作模式
SpeakerGuard扬声器保护，包括可调功率限制器和直流保护
引脚直通式布局，便于电路板设计
强大的引脚间短路保护和热保护，具备自动恢复选项
出色的总谐波失真加噪声性能，无噗噗声
四种可选固定增益设置
差分输入

应用领域

电视
消费音频设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	25Wx1@8Ω
	工作电压	8V~26V
	总谐波失真+噪声(THD+N)	0.05%

	属性	参数值
	静态电流(Iq)	40mA
	信噪比	102dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-70dB
	效率	94%
