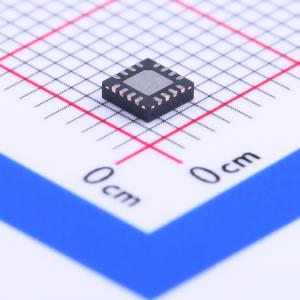

BQ24072RGTT

1.5A兼容USB的锂离子电池充电器及电源路径管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24072 具有电源路径、4.2V VBAT 和 VOUT=VBAT + 225mV 的独立型单节 1.5A 线性电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24072RGTT
商品编号: C131944
商品封装: VQFN-16-EP(3.6x3.6)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

bq2407x系列器件是集成式锂离子线性充电器和系统电源路径管理器件，适用于空间受限的便携式应用。这些器件可通过USB端口或交流适配器供电，支持高达1.5 A的充电电流。具备输入过压保护功能的输入电压范围可支持非稳压适配器。USB输入电流限制精度和启动顺序使bq2407x能够满足USB-IF浪涌电流规范。此外，输入动态功率管理（VIN-DPM）可防止充电器使配置不当的USB电源崩溃。 bq2407x具备动态电源路径管理（DPPM）功能，可在为系统供电的同时独立为电池充电。当输入电流限制导致系统输出降至DPPM阈值时，DPPM电路会降低充电电流；因此，可在单独监控充电电流的同时始终为系统负载供电。此功能可减少电池的充放电循环次数，实现正确的充电终止，并使系统在电池组有故障或缺失的情况下仍能运行。

商品特性

完全兼容USB充电器
可选100 mA和500 mA最大输入电流，100 mA最大电流限制确保符合USB-IF标准
基于输入的动态功率管理（VIN-DPM），可防止劣质USB电源
具备过压保护功能，输入额定电压为28 V
集成动态电源路径管理（DPPM）功能，可同时独立为系统供电和为电池充电
支持高达1.5 A的充电电流，并带有电流监控输出（ISET）
墙式适配器的可编程输入电流限制高达1.5 A
系统输出跟踪电池电压（bq24072）
可编程终止电流（bq24074）
带SYSOFF输入的电池断开功能（bq24075、bq24079）
可编程预充电和快速充电安全定时器
反向电流、短路和热保护
NTC热敏电阻输入
专有启动顺序限制浪涌电流
状态指示 — 充电/完成、电源正常

应用领域

智能手机
便携式媒体播放器
便携式导航设备
低功耗手持设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~6.6V
	最大充电电流	1.5A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	工作温度	0℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	6.5uA
