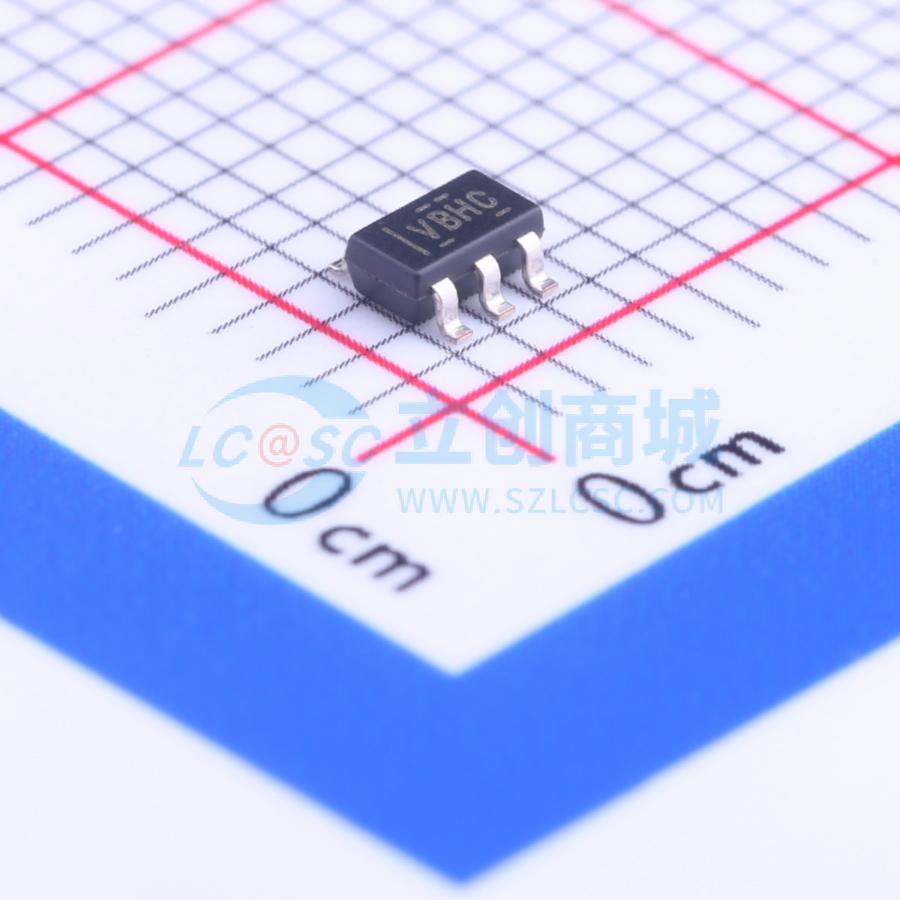

温馨提醒：图片仅供参考，商品以实物为准
TLV271CDBVR
每通道550 μA、3 MHz、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV271 单路、16V、3MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV271CDBVR
- 商品编号
- C131948
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 65dB | |
| 压摆率(SR) | 2.4V/us | |
| 输出电流 | 7mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 550uA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee ~ Vcc) | -8V~-1.35V；1.35V~8V | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 噪声密度(eN) | 39nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
TLV27x 可在 -40°C 至 +125°C 的扩展工业温度范围内，于 2.7 V 至 16 V 的电源电压下工作，是一款具有轨到轨输出的低功耗、宽带宽运算放大器（运放）。这使其成为 TLC27x 系列的理想替代品，适用于需要轨到轨输出摆幅的应用。TLV27x 仅消耗 550 μA 电流，即可提供 3 MHz 的带宽。 与 TLC27x 一样，TLV27x 针对 5 V 和 ±5 V 电源进行了全面规格定义。最大推荐电源电压为 16 V，这使得该器件可由各种可充电电池供电（从 ±8 V 电源到 ±1.35 V）。 CMOS 输入使其适用于高阻抗传感器接口，较低的电压工作特性使其在电池供电应用中成为 TLC27x 的有吸引力的替代方案。
商品特性
- 轨到轨输出
- 宽带宽：3 MHz
- 高转换速率：2.4 V/μs
- 电源电压范围：2.7 V 至 16 V
- 电源电流：每通道 550 μA
- 输入噪声电压：39 nV/√Hz
- 输入偏置电流：1 pA
- 规定温度范围：商业级：0°C 至 70°C；工业级：-40°C 至 125°C
- 超小型封装：
- 5 引脚 SOT - 23（TLV271）
- 8 引脚 MSOP（TLV272）
- 是 TLC72x 系列的理想升级产品
应用领域
- 电动自行车
- 移动电源
- 烟雾探测器
- 太阳能逆变器
- 低功耗电机控制
- 电池供电仪器
- 楼宇自动化
