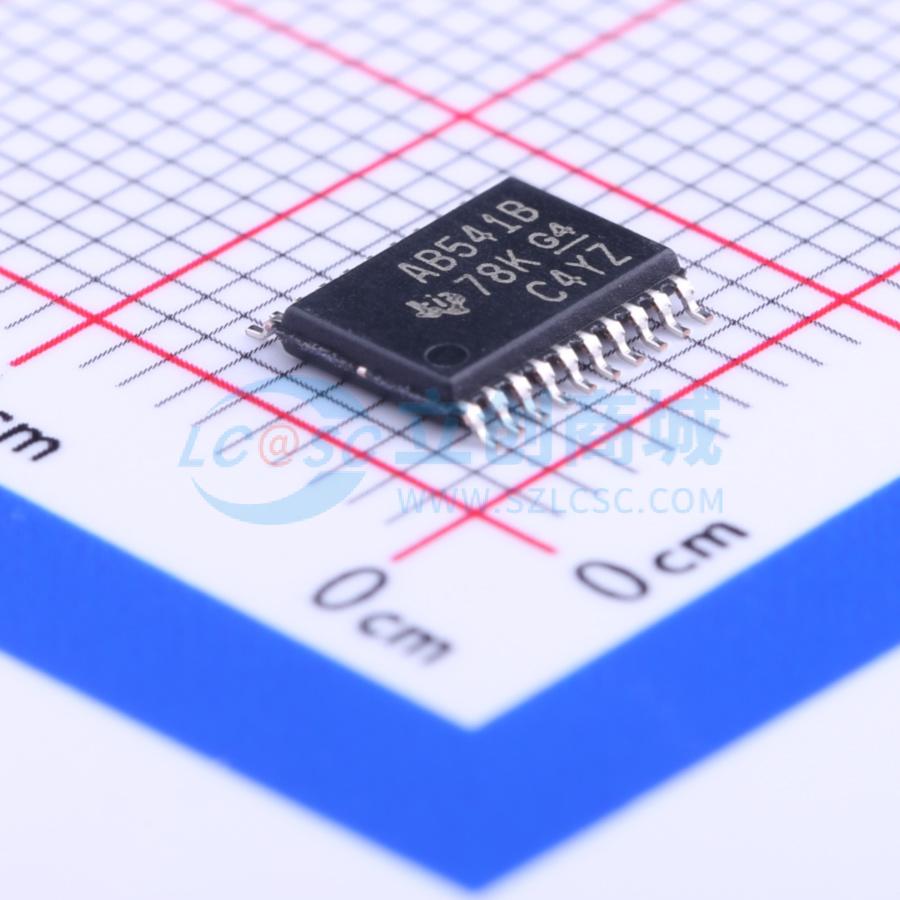

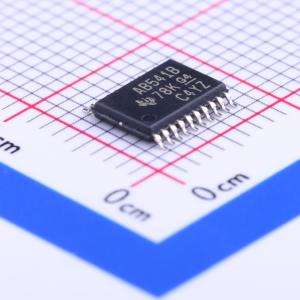

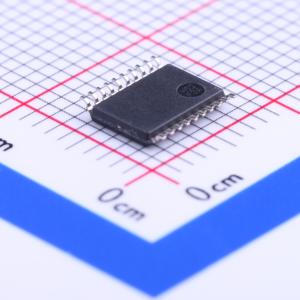

SN74ABT541BPWR

八进制缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT541B 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ABT541BPWR
商品编号: C131956
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

SN54ABT541和SN74ABT541B为八缓冲器与线路驱动器，输入与输出布置在封装的相对两侧，便于印刷电路板布局。三态控制门为带有低电平有效输入的双输入与门，若任意一个输出使能OE1或OE2输入为高电平，所有八个输出都将处于高阻态。当VCC处于0V~2.1V之间时，器件在通电或断电过程中保持高阻态；若要确保VCC高于2.1V时保持高阻态，需将OE通过上拉电阻接至VCC，电阻的最小值由驱动器的灌电流能力决定。SN54ABT541的工作温度范围为-55℃~125℃，SN74ABT541B的工作温度范围为-40℃~85℃。

商品特性

采用EPIC-IIB BiCMOS设计，大幅降低功耗
闩锁性能超过500mA，符合JEDEC标准JESD-17
典型输出接地反弹VOLP在VCC=5V、TA=25℃时小于1V
通电和断电过程中保持高阻态
具备高驱动输出，拉电流为-32mA，灌电流为64mA
提供多种封装选择，涵盖塑料小轮廓封装、缩小塑料小轮廓封装、薄型缩小塑料小轮廓封装、陶瓷芯片载体、陶瓷扁平封装、塑料双列直插封装、陶瓷双列直插封装
所有未使用的输入端必须接VCC或GND，以保证器件正常工作

应用领域

驱动总线线路
缓冲存储器地址寄存器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	250uA
	传播延迟(tpd)	2ns@5V,50pF
	功能特性	掉电隔离；输出使能
