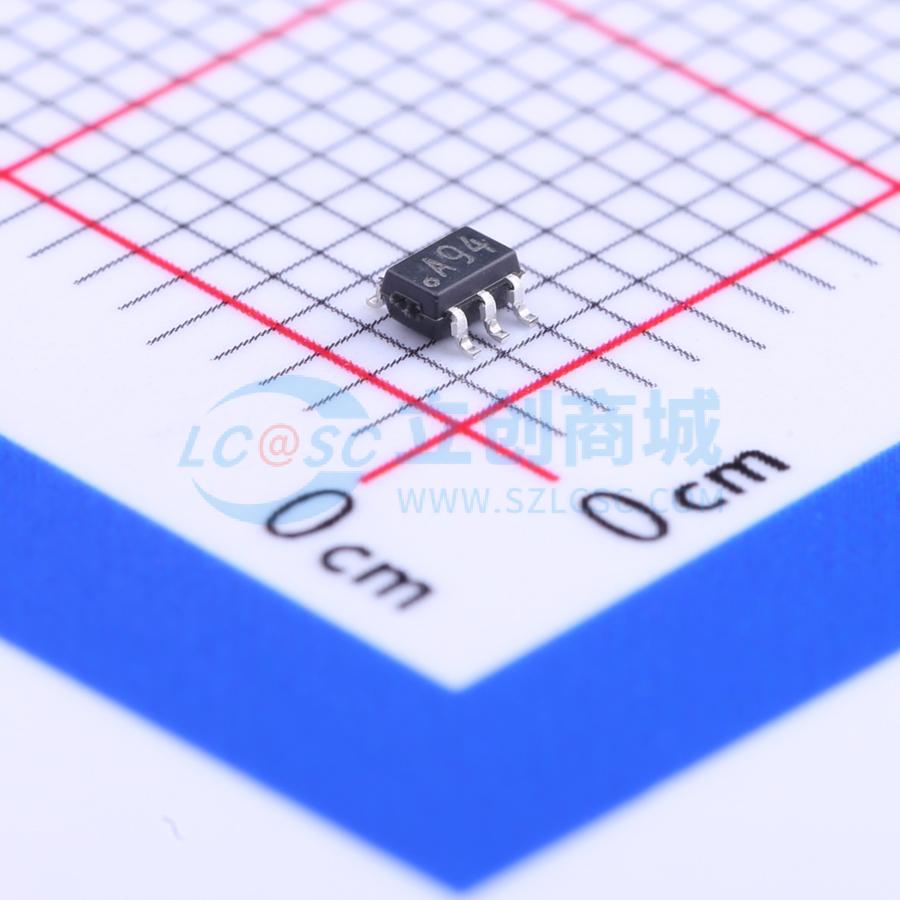

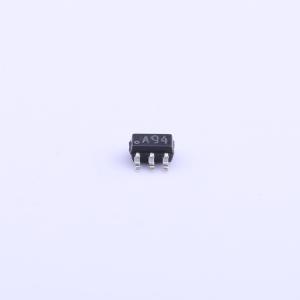

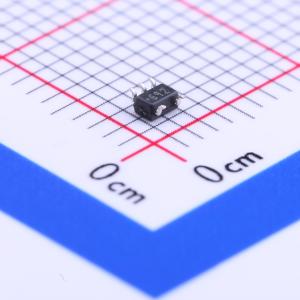

温馨提醒：图片仅供参考，商品以实物为准
LMV551MG/NOPB
3MHz微功耗，轨到轨输出放大器
- 描述
- LMV551 单通道、5.5V、3MHz、低静态电流 (37μA) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV551MG/NOPB
- 商品编号
- C131954
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 3.3uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 38nA | |
| 输入失调电流(Ios) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 93dB | |
| 静态电流(Iq) | 34uA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV55x是采用VIP50工艺的高性能低功耗运算放大器，具有3MHz带宽，每个放大器电流消耗仅为37μA，带宽功率比在同类运算放大器中表现较为出色，属于超低功耗放大器，具备单位增益稳定性，可为需要宽带宽的超低功耗应用提供解决方案。该产品具有轨至轨输出级，扩展输入共模范围低至低于接地值，工作电源电压范围为2.7V至5.5V，可在-40℃至125℃宽温度范围内工作。不同型号对应不同封装：LMV551采用超小型5引脚SC70和5引脚SOT-23封装，LMV552采用8引脚VSSOP封装，LMV554采用14引脚TSSOP封装。
商品特性
- 在3V和5V电压下具有额定性能
- 单位增益带宽为3MHz
- 单放大器电源电流为37μA
- CMRR为93dB
- PSRR为90dB
- 转换速率为1V/μs
- 100kΩ负载下，以电源轨为基准的输出摆幅为70mV
- 1kHz、2kΩ条件下总谐波失真为0.003
- 工作温度范围为-40℃至125℃
- 具备单位增益稳定性
- 具有轨至轨输出级，扩展输入共模范围低至低于接地值
- 工作电源电压范围为2.7V至5.5V
应用领域
- 有源滤波器
- 便携式设备
- 汽车
- 电池供电型系统
- 传感器和仪表
