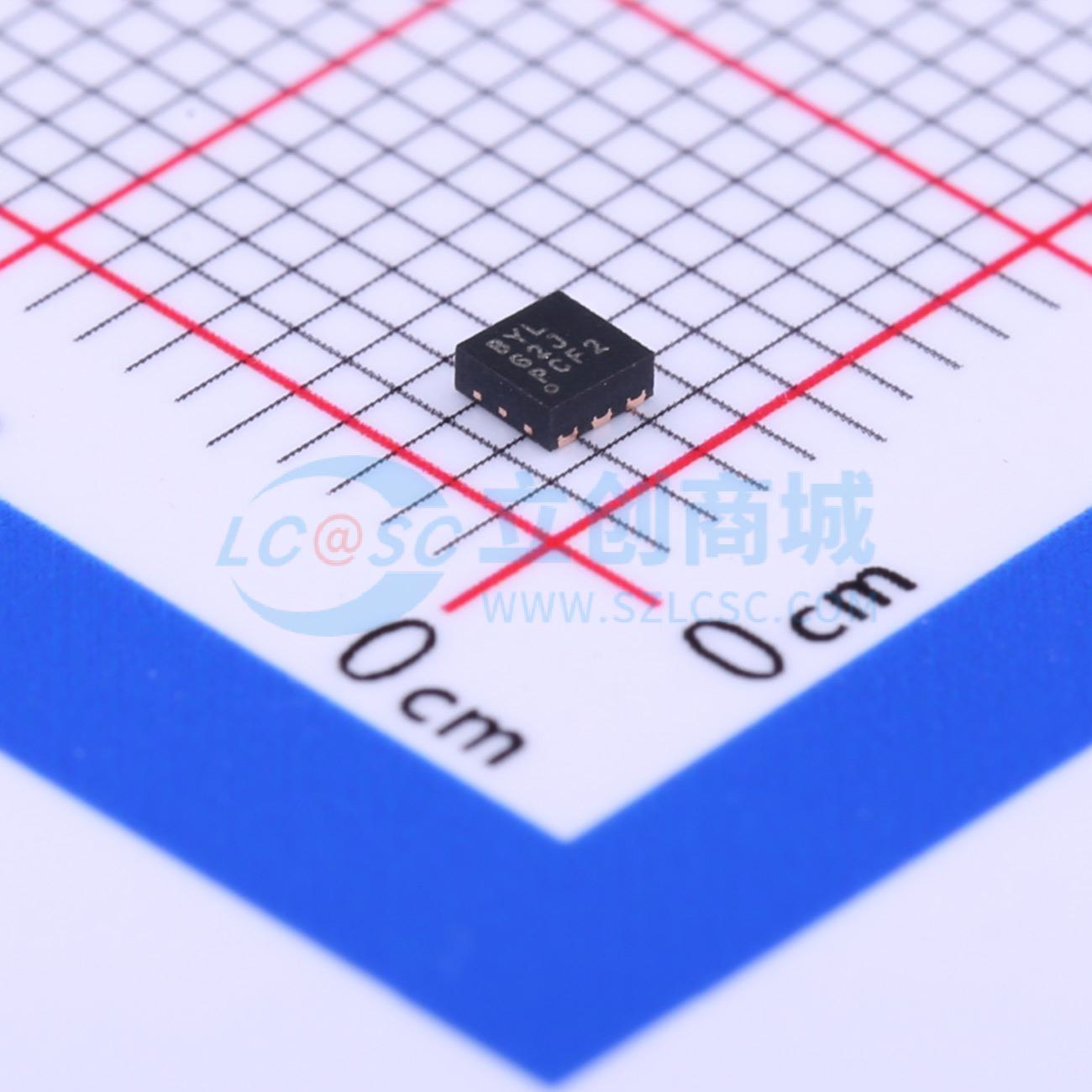

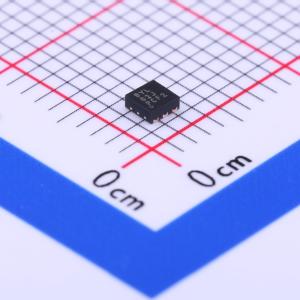

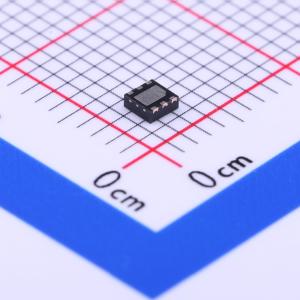

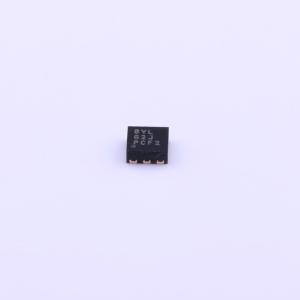

TPS62242DRVT

高效2.25MHz 300mA 同步降压转换器

描述: TPS62242是一款高效的同步降压DC-DC转换器,支持2 V至6 V的宽输入电压范围,最大输出电流为300mA,固定开关频率为2.25MHz。该器件具有低静态电流、高效率和轻载模式下的自动节能功能,适用于便携式设备和电池供电的应用。
品牌名称: TI(德州仪器)
商品型号: TPS62242DRVT
商品编号: C131945
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS6224x 器件是一款高效的同步降压 DC-DC 转换器。可从单个锂离子电池提供高达 300 mA 的输出电流，非常适合手机和其他便携式设备等电池供电的便携式应用。其输入电压范围为 2 V 至 6 V，还支持两节和三节碱性电池、3.3 V 和 5 V 输入电压轨。

TPS6224x 在 2.25 MHz 固定开关频率下工作，并在轻负载电流下进入省电模式以在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可以通过将 MODE 引脚拉高来强制器件进入固定频率脉宽调制 (PWM) 模式。在关断模式下，电流消耗降至 1 μA 以下。TPS6224x 允许使用小尺寸的电感器和电容器来实现小巧的解决方案尺寸。

TPS6224x 的工作环境温度范围为 -40℃ 至 85℃。提供 5 引脚 SOT 和 6 引脚 2.00 mm x 2.00 mm WSON 封装。

应用领域

蓝牙耳机
手机、智能手机
无线局域网
低功耗DSP电源
便携式媒体播放器
数码相机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~6V
	输出电压	1.2V
	输出电流	300mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
