SN74AVCH1T45DBVR

具备可配置电平转换、电压转换和三态输出功能的单比特双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVCH1T45 具有可配置电压转换和 3 态输出的单位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVCH1T45DBVR
商品编号: C131943

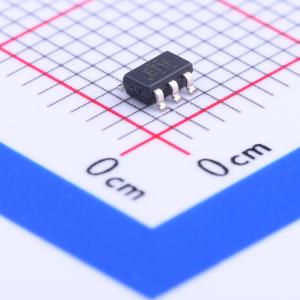

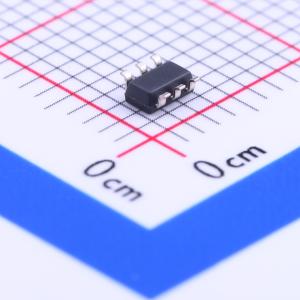

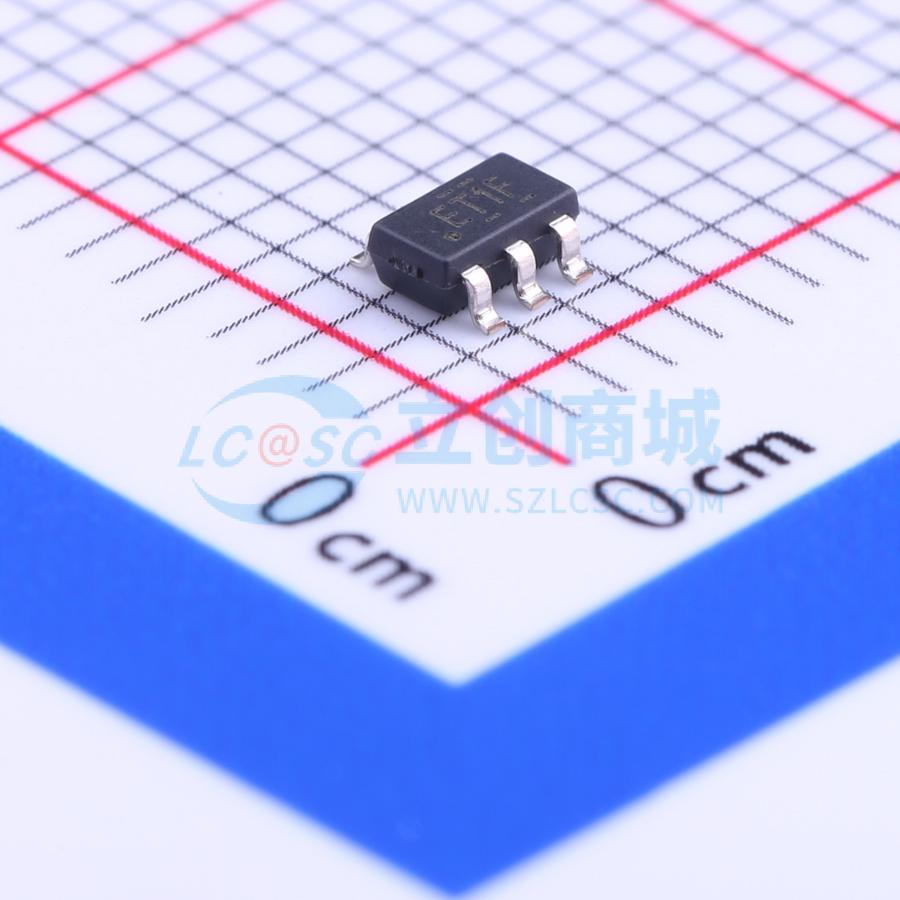

商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

SN74AVCH1T45是1位同相总线收发器，采用两个独立可配置电源轨，A端口适配VCCA电压，可接受1.2V~3.6V的任意供电电压，B端口适配VCCB电压，同样可接受1.2V~3.6V的任意供电电压，可在1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间实现通用低压双向电平转换，适用于两条数据总线之间的异步通信，可根据方向控制输入的逻辑电平，选择将数据从A总线传输到B总线，或是从B总线传输到A总线，方向控制输入参考VCCA电压；有源总线保持电路可将未使用或未驱动输入保持在有效逻辑状态，不推荐配合上下拉电阻使用；Ioff电路支持部分掉电模式工作，可关闭输出，防止反向电流损坏器件；Vcc隔离功能可确保当VCCA或VCCB任意一个接地时，输出处于高阻态，上电侧的总线保持电路始终保持激活。

商品特性

提供NanoStar和NanoFree封装
方向控制DIR输入的高低电平参考VCCA电压
数据输入带有总线保持功能，无需外接上下拉电阻
具备Vcc隔离功能
采用全可配置双轨设计
输入输出为4.6V耐压
Ioff支持部分掉电模式工作
不同转换场景下典型最高数据速率分别为：1.8V至3.3V转换时500Mbps，低于1.8V至3.3V转换时320Mbps，转换至2.5V或1.8V时320Mbps，转换至1.5V时280Mbps，转换至1.2V时240Mbps
锁存性能超过100mA，符合JESD 78 II类标准
ESD防护符合JESD 22标准，人体模型测试值2000V，机器模型测试值200V，充电器件模型测试值1000V

应用领域

个人电子设备
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	500Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
