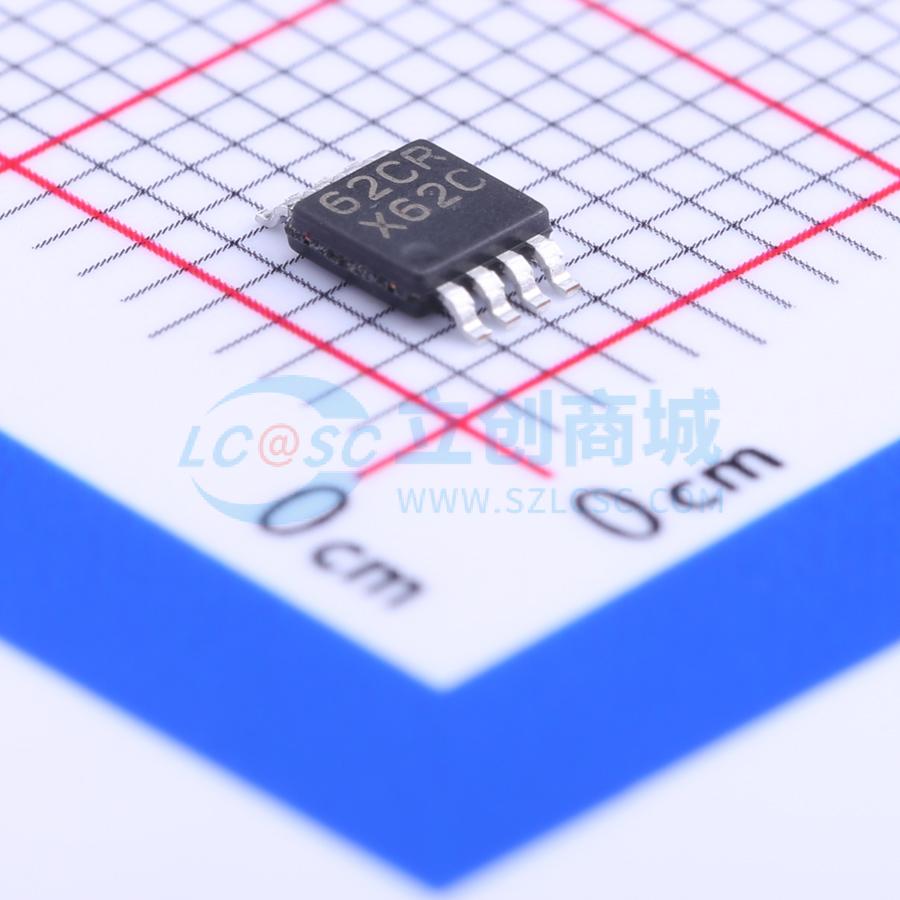

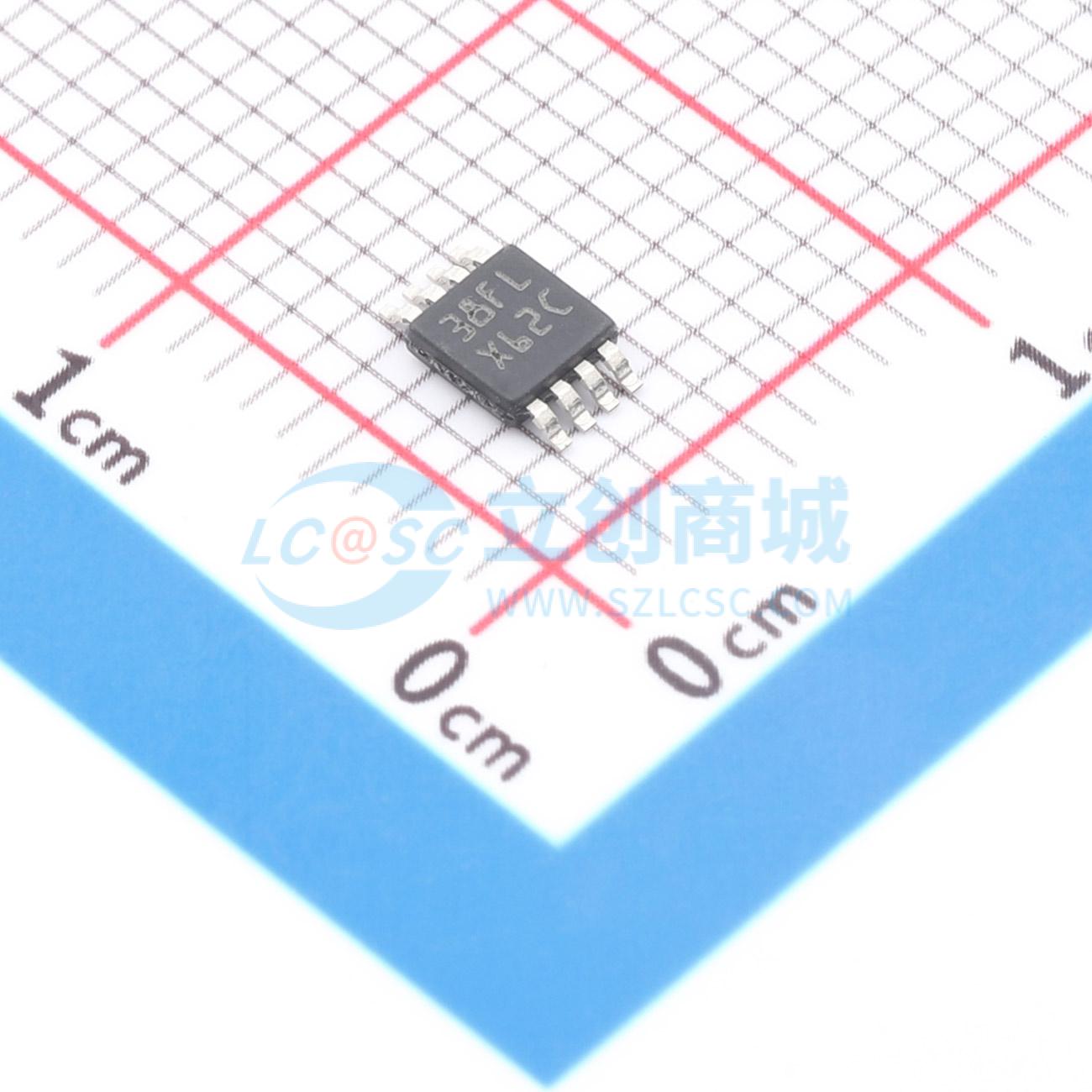

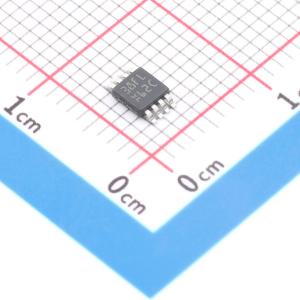

温馨提醒：图片仅供参考，商品以实物为准

DAC101S101CIMM/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC101S101 10 位微功耗、RRO 数模转换器
品牌名称: TI(德州仪器)
商品型号: DAC101S101CIMM/NOPB
商品编号: C131940
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

DAC101S101是一款功能齐全的通用10位电压输出数模转换器（DAC），可在+2.7 V至5.5 V单电源下工作，在3.6 V电压下仅消耗175 μA电流。片上输出放大器支持轨到轨输出摆幅，三线串行接口在指定电源电压范围内的时钟速率高达30 MHz，并且与标准SPI、QSPI、MICROWIRE和DSP接口兼容。同类竞争器件在2.7 V至3.6 V电源电压范围内的时钟速率限制为20 MHz。 DAC101S101的电源电压用作其电压基准，可提供尽可能宽的输出动态范围。上电复位电路确保DAC输出上电至零伏，并保持该状态，直到向器件进行有效写入。掉电功能可将功耗降低至小于1微瓦。 DAC101S101的低功耗和小封装使其成为电池供电设备的理想选择。 DAC101S101可直接替代AD5310，是一系列引脚兼容DAC之一，包括8位的DAC081S101和12位的DAC121S101。DAC101S101可在-40℃至+105℃的扩展工业温度范围内工作，而DAC101S101Q可在-40℃至+125℃的1级汽车温度范围内工作。DAC101S101提供6引脚SOT和8引脚VSSOP封装，而DAC101S101Q仅提供6引脚SOT封装。

商品特性

DAC101S101Q符合AEC-Q100 1级标准，采用汽车级工艺流程制造。
确保单调性
低功耗运行
轨到轨电压输出
上电复位至零伏输出
宽温度范围：-40℃至+125℃
宽电源电压范围：2.7 V至5.5 V
小封装
掉电功能
分辨率：10位
微分非线性：+0.15、–0.05 LSB（典型值）
输出建立时间：8 μs（典型值）
零码误差：3.3 mV（典型值）
满量程误差：-0.06 %FS（典型值）
功耗：正常模式下，0.63 mW（3.6 V）/ 1.41 mW（5.5 V）（典型值）；掉电模式下，0.14 μW（3.6 V）/ 0.33 μW（5.5 V）（典型值）

应用领域

电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器
汽车应用

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	8us

	属性	参数值
	输出类型	-
	积分非线性	2.8LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	30MHz
