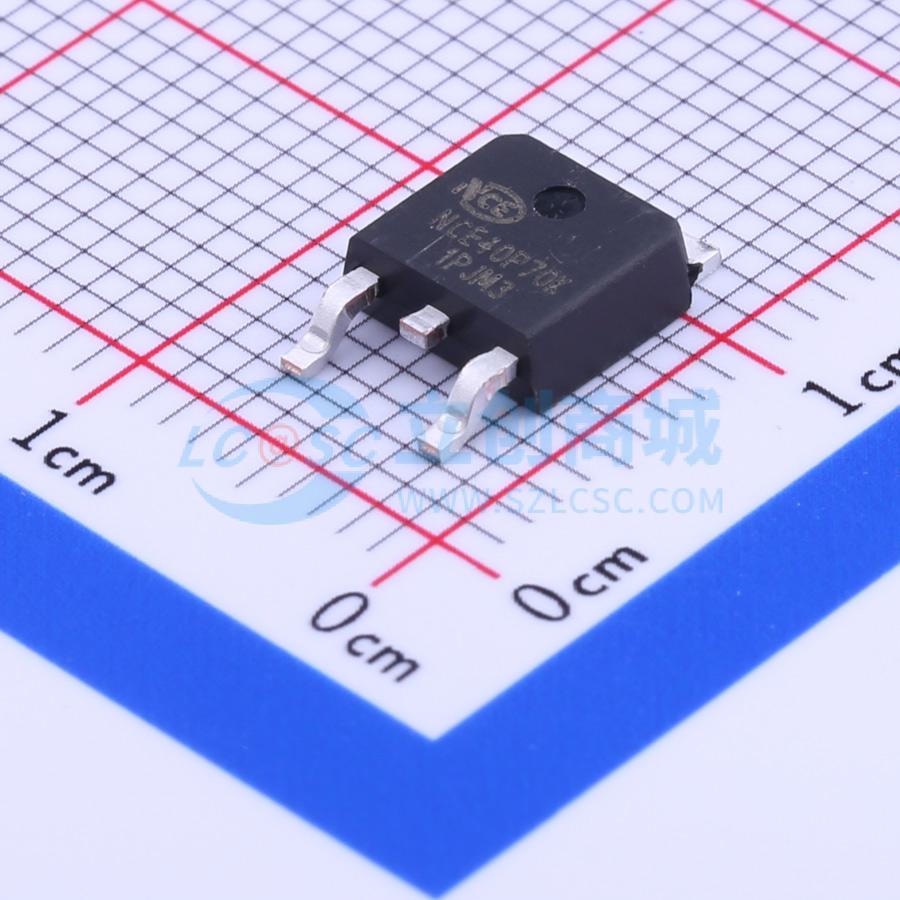

温馨提醒：图片仅供参考，商品以实物为准
NCE40P70K
1个P沟道 耐压:40V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，40V，70A.
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE40P70K
- 商品编号
- C130101
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.547克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 10mΩ@10V,20A | |
| 耗散功率(Pd) | 130W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 106nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | - |
商品概述
NCE60P50K采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。该器件非常适合大电流负载应用。
商品特性
- 漏源电压（VDS） = -60V，漏极电流（ID） = -50A
- 在栅源电压（VGS） = -10V时，漏源导通电阻（RDS(ON)） < 28mΩ
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性完整
- 具有高雪崩能量（EAS），稳定性和一致性良好
- 采用散热性能出色的封装
应用领域
- 负载开关
