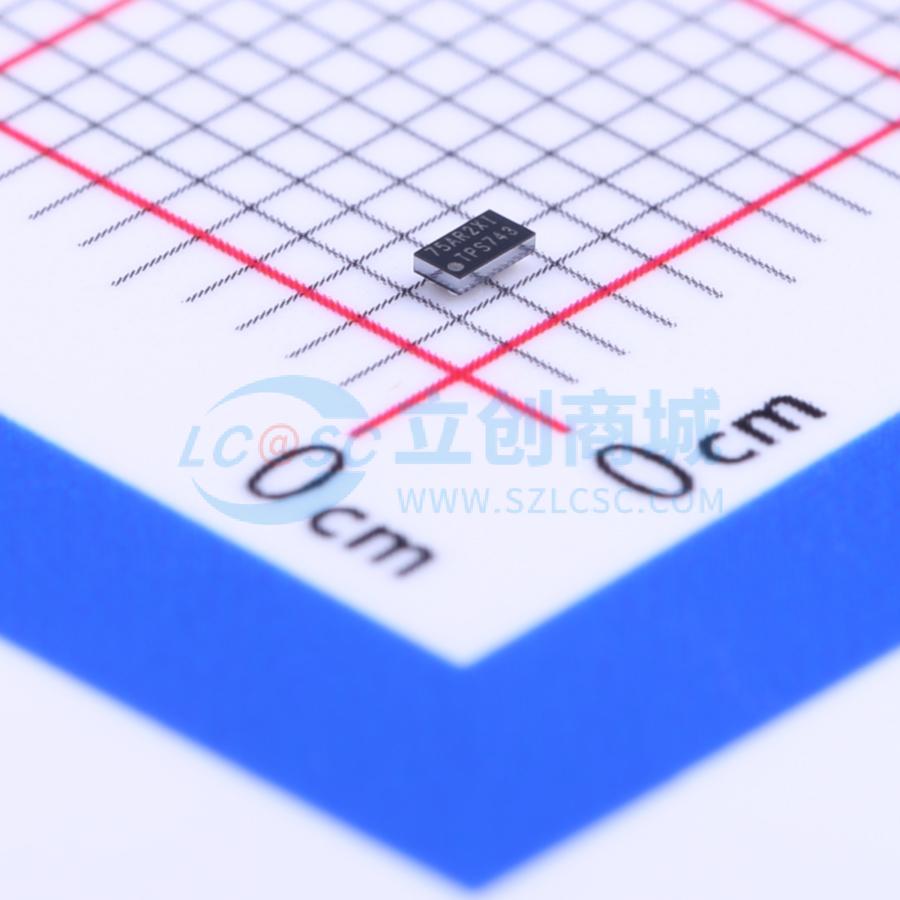

温馨提醒：图片仅供参考，商品以实物为准

TPS62743YFPT

高效降压转换器，超低静态电流

描述: TPS62743是一款高效降压转换器,具有超低静态电流。该器件可在2.15V至5.5V的输入电压范围内工作,提供300mA的输出电流。具有8个可编程的输出电压选项,范围从1.2V至3.3V。该器件采用DCS-ControlTM技术,开关频率典型值为1.2MHz。在轻负载模式下,该器件可将轻负载效率向下扩展至10uA负载电流及以下。
品牌名称: TI(德州仪器)
商品型号: TPS62743YFPT
商品编号: C131937
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TPS62743 是一款高效降压转换器，具有典型值为360nA 的超低静态电流。该器件经优化可搭配 2.2μH 电感和 10μF 输出电容正常工作。该器件采用DCS-Control™技术，开关频率典型值为1.2MHz。在节能模式下，该器件可将轻负载效率向下扩展至 10μA 负载电流及以下。TPS62743 提供 300mA 的输出电流。启动后，该器件可在低至2.0V 的输入电压下工作。因此，可直接由单节 Li - MnO₂ 纽扣电池为器件供电。

TPS62743 提供了8 个可编程的输出电压，可通过三个选择引脚在1.2V 至3.3V 范围内进行选择。TheTPS62743 经过优化，只需使用一个小型输出电容即可获得低输出电压纹波和低噪声。一旦输入电压接近输出电压，器件便会进入无纹波 100% 模式，以防止输出纹波电压增大。在此工作模式下，器件会停止开关操作并导通高侧金属氧化物半导体场效应晶体管(MOSFET) 开关。

商品特性

2.15V 至5.5V 的输入电压 (VIN) 范围
启动后的输入电压范围低至2.0V
输出电流：TPS62743 300mA，TPS627431 400mA
360nA 工作静态电流
10μA 输出电流时的效率高达 90%
节能模式操作
可选输出电压：8 个电压选项（1.2V 至3.3V）
输出电压放电
低输出电压纹波
自动转换至无纹波 100% 模式
射频(RF) 友好型DCS-Control™
总体解决方案尺寸 <10mm²
小型 1.6mm×0.9mm、8 焊球WCSP 封装

应用领域

可佩带产品
健身追踪器
智能手表
健康监测
蓝牙低耗能、RF4CE、Zigbee
高效率、超低功耗应用
能量采集

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.15V~5.5V
	输出电压	1.2V~3.3V
	输出电流	300mA
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	360nA
	开关管(内置/外置)	内置
	输出类型	可调
