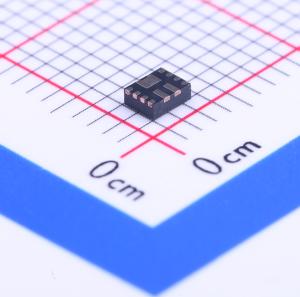

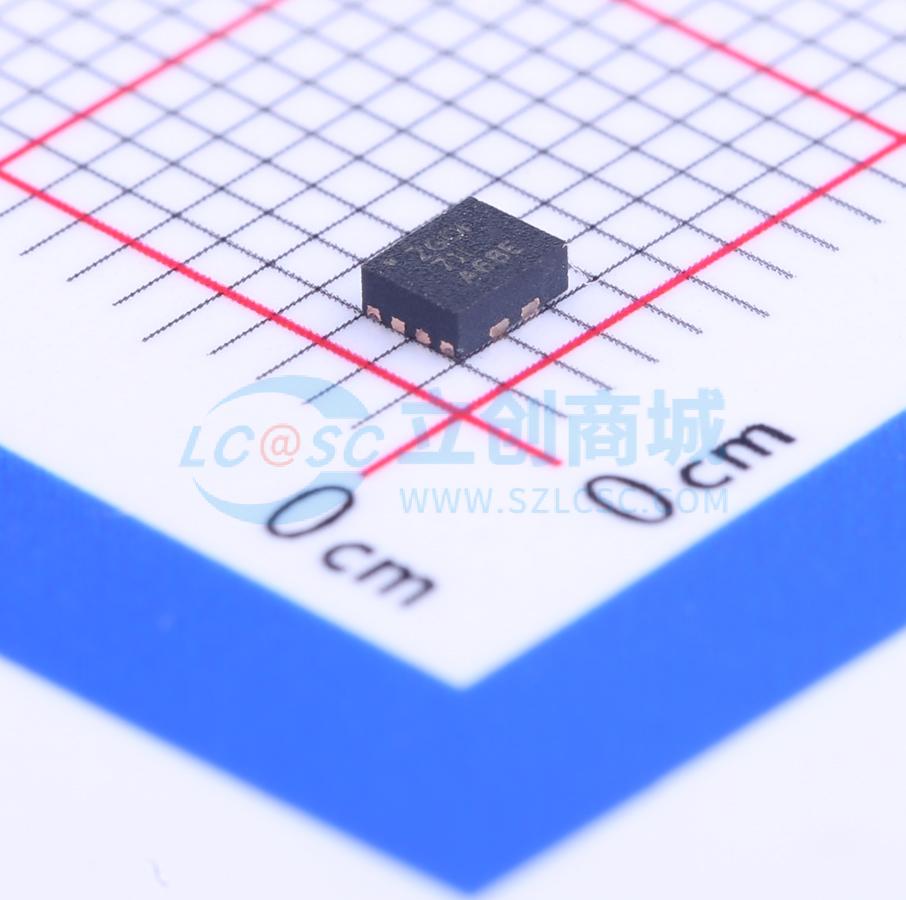

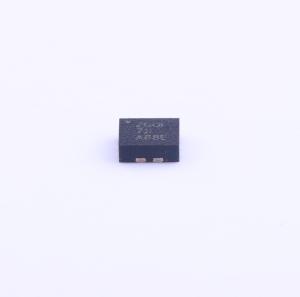

TPS61089RNRT

全集成同步升压转换器

描述: TPS61089x是一款全集成同步升压转换器,具有2.7V至12V的宽输入电压范围,支持单节或双节锂离子/聚合物电池供电。该器件能够提供高达12.6V的输出电压,最大输出电流为7A。TPS61089x在轻负载条件下以PFM模式工作,而在中等到重负载条件下以PWM模式工作。开关频率可调范围为200kHz至2.2MHz。
品牌名称: TI(德州仪器)
商品型号: TPS61089RNRT
商品编号: C131352
商品封装: VQFN-11(2x2.5)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

TPS61089x 代表TPS61089 和TPS610891。TPS61089x 是一款全集成同步升压转换器，带有19mΩ 主电源开关和27mΩ 整流器开关。该器件可以为便携式设备提供高效率和小型电源解决方案。TPS61089x 具有2.7V 至12V 的宽输入电压范围，支持由单节或双节锂离子/聚合物电池供电的应用。TPS61089x 具备7A 持续开关电流能力，能够提供高达12.6V 的输出电压。

TPS61089x 采用自适应恒定关断时间峰值电流控制拓扑结构调节输出电压。在中等到重负载条件下，TPS61089x 以PWM 模式工作。在轻载条件下，TPS61089 以可提升效率的脉频调制(PFM) 模式工作，而TPS610891 仍以可避免因开关频率较低而引发应用问题的PWM 模式工作。PWM 模式下的开关频率可在200kHz 至2.2MHz 范围内调节。TPS61089x还内置4ms 软启动功能和可调节开关电流峰值限制功能。此外，该器件还提供13.2V 输出过压保护、逐周期过流保护和热关断保护。

TPS61089x 采用极其紧凑的2.0mm×2.5mm、11 引脚VQFN 封装。

商品特性

输入电压范围：2.7V 至12V
输出电压范围：4.5V 至12.6V
效率高达90% (VIN=3.3V、VOUT=9V 且IOUT=2A 时）
针对高脉冲电流的电阻可编程峰值电流限值高达10A
可调节开关频率范围：200kHz 至2.2MHz
4ms 内置软启动时间
轻负载条件下的脉频调制(PFM) 工作模式(TPS61089)
轻负载条件下的脉宽调制(PWM) 工作模式(TPS610891)
13.2V 内部输出过压保护
逐周期过流保护
热关断
2.00mm×2.50mm 超薄型四方扁平无引线(VQFN) HotRod 封装

应用领域

蓝牙扬声器
快充移动电源
便携式销售点(POS) 终端
电子香烟

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~12V
	输出电压	4.5V~12.6V
	输出电流	7A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
