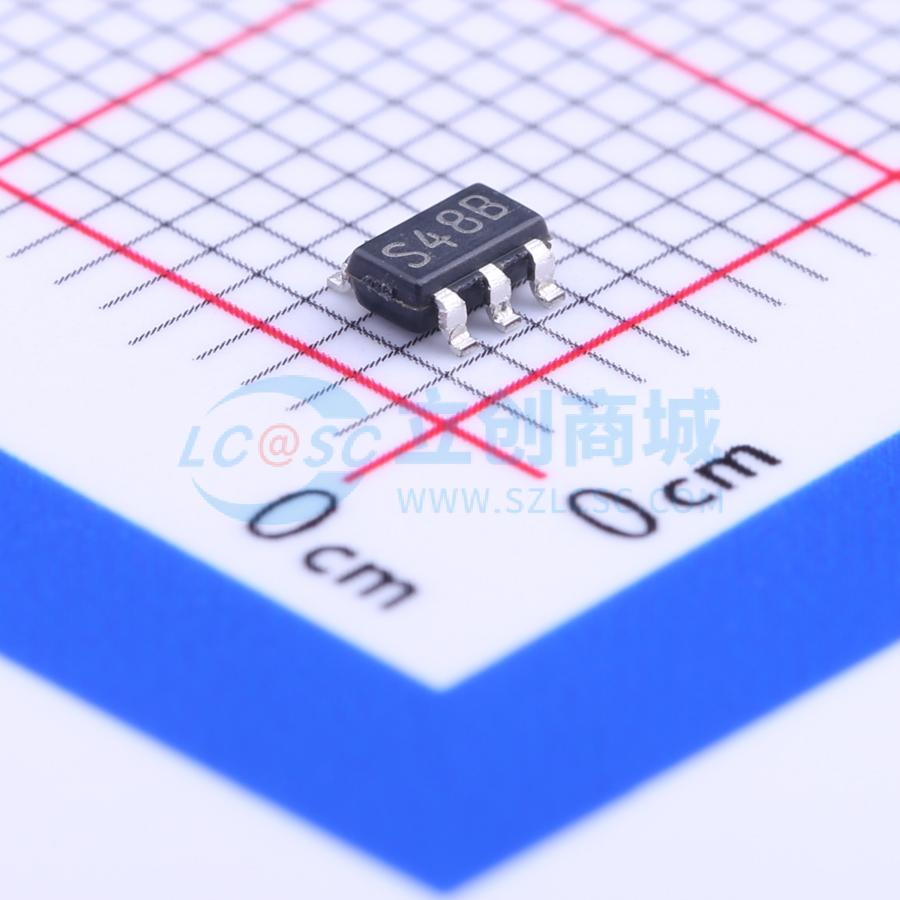

温馨提醒：图片仅供参考，商品以实物为准
LM2703MF-ADJ/NOPB
微功耗升压DC/DC转换器
- 描述
- LM2703是一款微功耗升压DC/DC转换器,采用350mA峰值电流限制,内置开关,使用小型表面贴装元件,具有高效率。输入电压范围为2.2V至7V,输出电压可调高达21V。适用于便携式设备,如LCD偏压电源和手机背光。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2703MF-ADJ/NOPB
- 商品编号
- C131915
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~7V | |
| 输出电压 | 21V | |
| 输出电流 | 350mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LM2703 是一款采用小型5引脚SOT-23封装的微功耗升压DC/DC转换器。其限流、固定关断时间控制方案节省了工作电流，从而在广泛的负载条件下实现了高效率。22V开关允许输出电压高达21V。400纳秒的低关断时间允许使用小型、低剖面的电感和电容，以在空间受限的便携式应用中最小化占板面积和成本。LM2703 适用于需要低电流和高效率的LCD面板以及用于手机背光的白光LED应用。LM2703 可以从单个锂离子电池驱动多达4个白光LED。
商品特性
- 350mA, 0.7Ω, 内置开关
- 使用小型表面贴装元件
- 可调输出电压高达21V
- 输入电压范围2.2V至7V
- 输入欠压锁定
- 关断电流0.01μA
- 小型5引脚SOT-23封装
应用领域
- LCD 偏压电源
- 白色LED背光
- 手持设备
- 数码相机
- 移动应用
