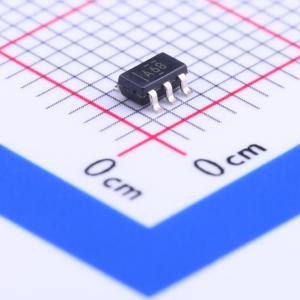

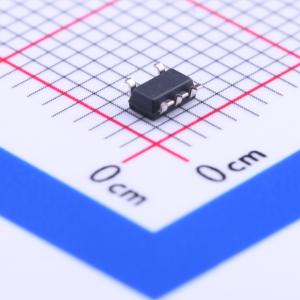

温馨提醒：图片仅供参考，商品以实物为准

INA168NA/250

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA168 2.7V 至 60V、800kHz 可变增益电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA168NA/250
商品编号: C131935
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

INA138 和 INA168 均为高侧单极分流监测计。此类器件兼具宽输入共模电压范围和低静态电流，并且采用小型 SOT - 23 封装，广泛适用于各类应用。输入共模和电源电压相互独立，INA138 的电压范围为 2.7V 至 36V，INA168 的电压范围为 2.7V 至 60V。静态电流仅为 25μA，允许电源连接到电流测量分流器的任一侧，同时误差非常小。该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为 1 至 100 以上。尽管该电路专为分流测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。INA138 和 INA168 均采用 SOT23 - 5 封装，额定温度范围为 - 40°C 至 125°C。

商品特性

完整的单极高侧电流测量电路
宽电源和共模范围
INA138：2.7V 至 36V
INA168：2.7V 至 60V
独立电源和输入共模电压
单电阻增益设定
低静态电流：25μA（典型值）
宽温度范围： - 40°C 至 + 125°C
5 引脚小外形尺寸晶体管(SOT) - 23 封装

应用领域

分流测量
汽车、电话、计算机
便携式和备用电池系统
电池充电器
电源管理
手机
精密电流源

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	2.7V~60V
	带宽	800kHz

	属性	参数值
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
