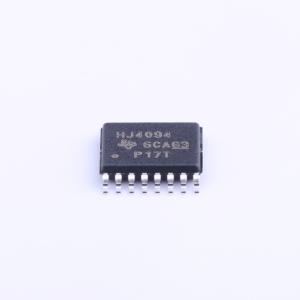

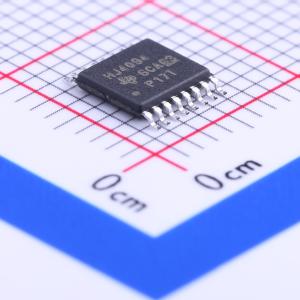

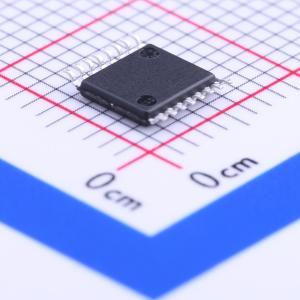

温馨提醒：图片仅供参考，商品以实物为准

CD74HC4094PWR

三态输出串行至并行移位寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC4094 具有 3 级输出的高速 CMOS 逻辑 8 级移位和存储总线寄存器
品牌名称: TI(德州仪器)
商品型号: CD74HC4094PWR
商品编号: C131931
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

CD74HC4094和CD74HCT4094是8级串行移位寄存器，每一级配有存储锁存器，可将数据从串行输入选通到并行缓冲三态输出，并行输出可直接连接到公共总线，数据在正时钟沿移位；当选通输入为高电平时，移位寄存器每一级的数据会传输到存储寄存器，输出使能信号为高电平时，存储寄存器中的数据输出至端口；器件提供两个串行输出用于多个器件级联，QS1串行输出端在正时钟沿输出数据，适用于时钟上升沿较快的级联系统高速工作，相同的串行信息会在下一个负时钟沿从QS2端输出，可满足时钟上升沿较慢场景下的器件级联需求。

商品特性

输入带有缓冲
提供分别与正负时钟沿同步的独立串行输出，支持器件级联
普通输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
工作温度范围宽，为-55℃~125℃
传输延迟和过渡时间平衡
相比LSTTL逻辑集成电路，功耗显著降低
HC类型产品工作电压范围2V~6V，高抗干扰度，Vcc为5V时，NIL和NIH均为Vcc的30%
HCT类型产品工作电压范围4.5V~5.5V，可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
HCT类型产品与CMOS输入兼容，在VOL、VOH条件下，II≤1μA
直流电源电压最大额定值为-0.5V~7V
输入二极管电流在V1小于-0.5V或V1大于Vcc+0.5V时，为±20mA
单个输出引脚直流输出源电流或灌电流在VO大于-0.5V或VO小于Vcc+0.5V时，为±25mA
直流Vcc或接地电流最大为50mA
不同封装热阻抗参数：E(PDIP)封装为67℃/W，M(SOIC)封装为73℃/W，NS(SOP)封装为64℃/W，PW(TSSOP)封装为108℃/W
塑封器件最大结温为150℃，最大存储温度范围为-65℃~150℃
焊接10秒时最大引脚温度为300℃，该参数仅适用于SOIC引脚端
直流输入输出电压工作范围为0V~Vcc
输入上升下降时间最大值：2V条件下1000ns，4.5V条件下500ns，6V条件下400ns

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	2V~6V
	时钟频率(fc)	35MHz
	元件数	1
	输出类型	三态
	系列	74HC
	耗散功率(Pd)	-

	属性	参数值
	传播延迟(tpd)	50ns@6V,50pF
	输出电流	-
	分辨率(位)	8
	输入类型	-
	灌电流(IOL)	25mA
	拉电流(IOH)	25mA
	工作温度	-55℃~+125℃
	功能特性	输出使能
