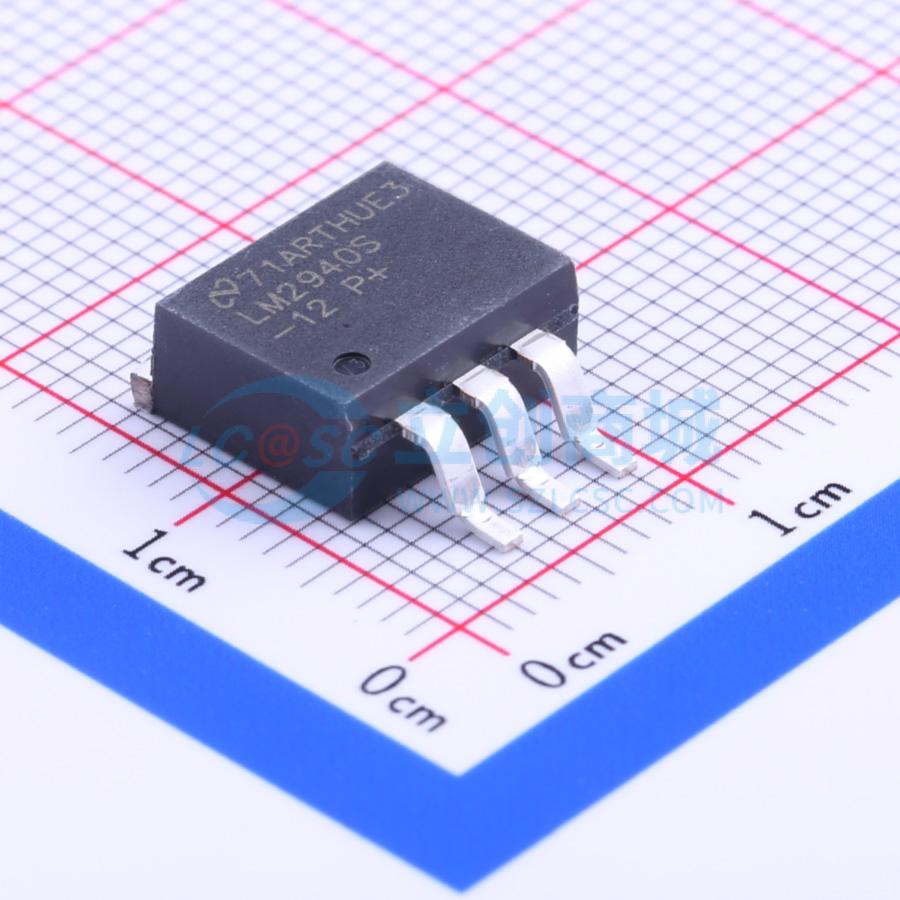

LM2940SX-12/NOPB

1A、26V、高 PSRR、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2940-N 1A、26V、高 PSRR、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM2940SX-12/NOPB
商品编号: C131916
商品封装: TO-263-3
包装方式: 编带
商品毛重: 1.944克(g)

商品参数

商品概述

LM2940-N和LM2940C正电压稳压器能够提供1 A的输出电流，在整个温度范围内，其压差电压典型值为0.5 V，最大值为1 V。此外，该稳压器还集成了静态电流降低电路，当输入电压与输出电压之间的压差超过约3 V时，该电路可降低接地电流。因此，在输出电流为1 A、输入 - 输出压差为5 V的情况下，静态电流仅为30 mA。只有当稳压器处于压差模式（V_IN - V_OUT ≤ 3 V）时，才会出现较高的静态电流。 LM2940-N和LM2940C也专为车辆应用而设计，所有稳压电路均能防止电池反接或双电池跨接。在线路瞬变期间，例如负载突降时输入电压可能瞬间超过规定的最大工作电压，稳压器将自动关闭，以保护内部电路和负载。LM2940-N和LM2940C不会因临时镜像插入而损坏。此外，还具备常见的稳压器特性，如短路和热过载保护。

商品特性

输入电压范围 = 6 V至26 V
当I_OUT = 1 A时，压差电压典型值为0.5 V
输出电流超过1 A
组装前对输出电压进行微调
反接电池保护
内部短路电流限制
镜像插入保护
经过P+产品增强测试

应用领域

开关电源后置稳压器
逻辑电源
工业仪表

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	12V
	输出电流	1A
	电源纹波抑制比(PSRR)	66dB@(120Hz)
	压差	500mV@(1A)

	属性	参数值
	静态电流(Iq)	30mA
	噪声	360uVrms
	特性	短路保护；过压保护；过热保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
