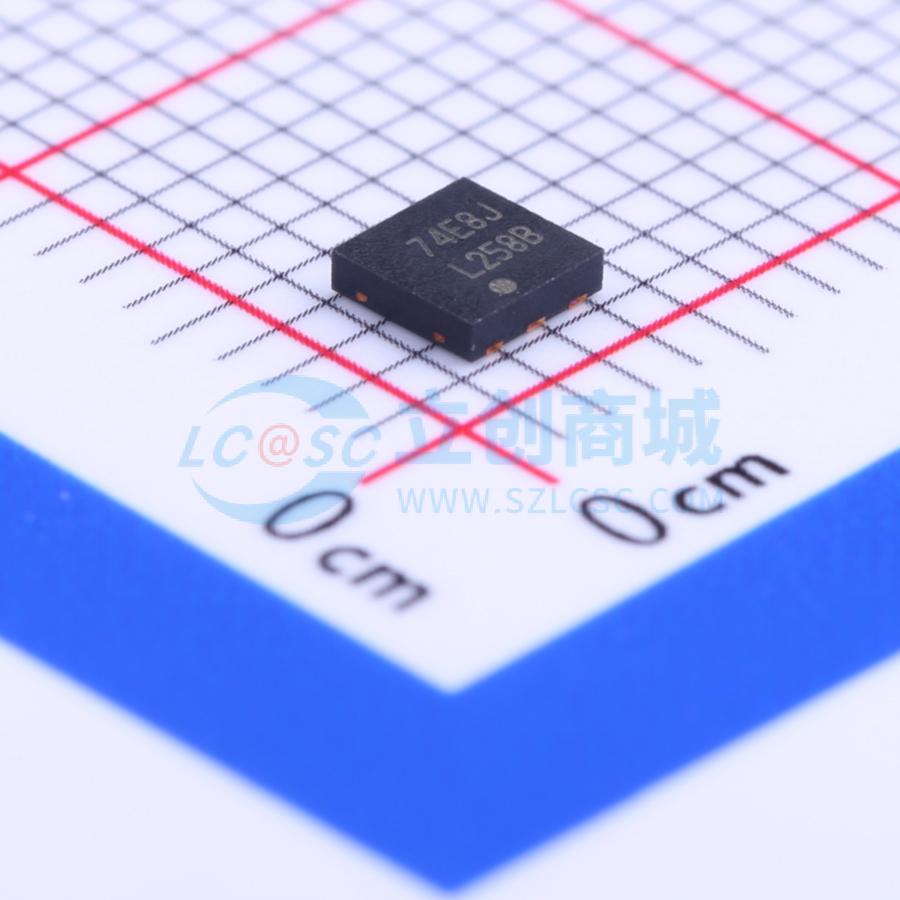

LP38691QSD-3.3/NOPB

汽车类 500mA、10V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38691-Q1 汽车类 500mA、10V、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38691QSD-3.3/NOPB
商品编号: C131923
商品封装: WSON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LP3869x 低压降CMOS 线性稳压器具有严密的输出容差（典型值 2% ）和极低压降（在负载电流为500A、V输出 =5V 时为 250mV ），并且采用超低等效串联电阻(ESR) 陶瓷输出电容器，可提供出色的交流性能。此稳压器采用低热阻的WSON、SOT-223 以及TO-252 封装，即使在周围温度较高的环境下也可实现满电流运行。 PMOS 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100μA 以下。压降：500mA（5V 输出电压典型值）条件下为250mV（典型值）接地引脚电流：满负载时为 55μA（典型值）精密输出电压：精度为 2% (25°C)

商品特性

宽输入电压范围（2.7V 至10V）
所有超薄小外形尺寸无引线封装(WSON) 选项作为AEC-Q100 1 级可用
2.0% 输出精度 (25°C)
低压降：500mA（5V 输出典型值）时为250mV
精密（已调整）带隙基准
可保证 -40°C 至 +125°C 温度范围内的技术规格
1μA 关闭状态静态电流
热过载保护
折返电流限制
TO-252、SOT-223 和6 凸点晶圆级小外形无引线(WSON) 封装
使能引脚(LP38693)

应用领域

硬盘驱动器
笔记本电脑
电池供电设备
便携式仪表

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	55dB@(120Hz)

	属性	参数值
	压差	330mV@(0.5A)
	静态电流(Iq)	55uA
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
