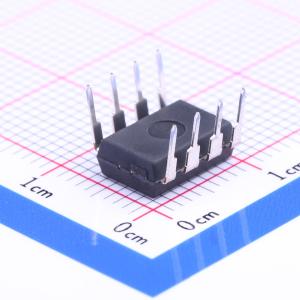

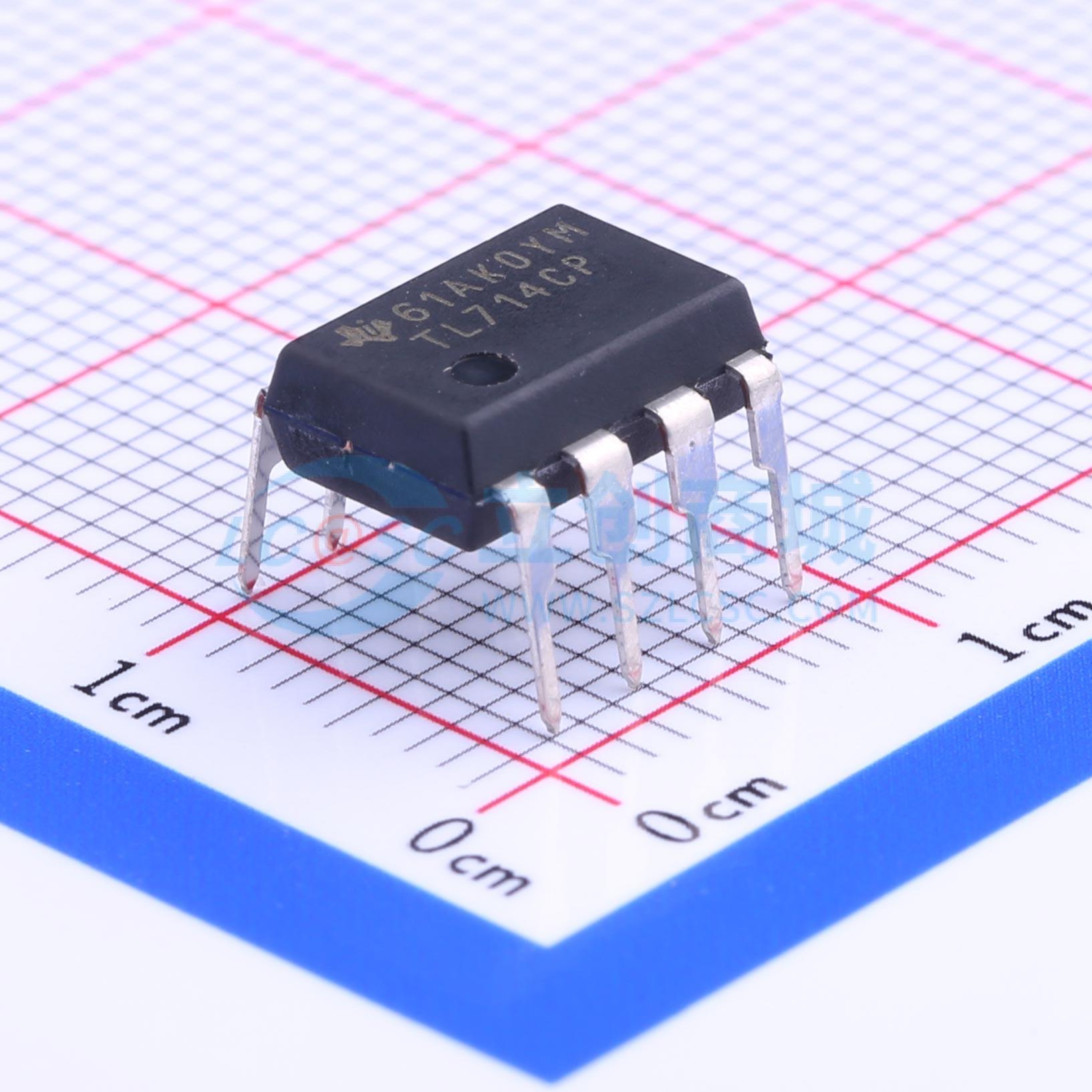

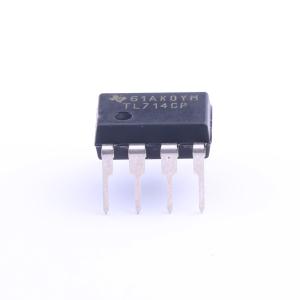

TL714CP
TL714CP
- 描述
- TL714 具有推挽开路输出的单通道高速差分比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL714CP
- 商品编号
- C131377
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | - | |
| 输入偏置电流(Ib) | - | |
| 传播延迟(tpd) | 12ns | |
| 滞后电压(Vhys) | 10mV | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 输出模式 | TTL | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 7mA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 内置迟滞 |
商品概述
TL714C是一款采用双极型肖特基工艺技术制造的高速差分比较器。该电路具有差分输入和具备对称开关特性的TTL兼容逻辑输出。
商品特性
- 采用5V电源供电
- 自偏置输入
- 迟滞... 典型值10mV
- 响应时间... 典型值6ns
- 最大工作频率... 典型值50MHz
