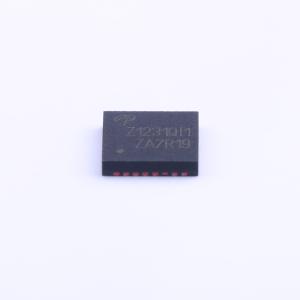

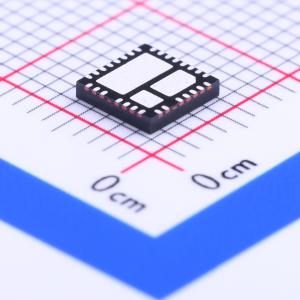

AOZ1231QI-01

28V/4A 同步降压调节器

描述: AOZ1231-01 是一款高效率、易于使用的同步降压调节器,支持高达 28V 的输入电压,能够提供 4A 的连续输出电流,输出电压可调至 0.8V。该器件集成了内部线性稳压器,可在宽输入电压范围内保持稳定的开关频率。
品牌名称: AOS
商品型号: AOZ1231QI-01
商品编号: C131412
商品封装: QFN-30-EP(5x5)
包装方式: 编带
商品毛重: 15.76克(g)

商品参数

商品概述

AOZ1231-01是一款高效、易用的DC/DC同步降压稳压器，最高工作电压可达28V。该器件能够提供4A的连续输出电流，输出电压可调节至低至0.8V（±1.0%）。 AOZ1231-01集成了一个内部线性稳压器，可从输入源产生5.3V的VCC。如果输入电压低于5.3V，线性稳压器将以低压降输出模式工作，VCC电压等于输入电压减去内部线性稳压器的压降输出电压。一种具有输入前馈的专有恒定导通时间PWM控制技术，可实现超快速瞬态响应，同时在整个输入电压范围内保持相对恒定的开关频率。开关频率可通过外部设置，最高可达1MHz。该器件具备多种保护功能，如VCC欠压锁定、逐周期电流限制、输出过压保护、短路保护和热关断。 AOZ1231-01采用5mmx5mm QFN-30L封装，额定环境温度范围为-40℃至+85℃。

AOZ1231-01是一款为笔记本电脑优化的高效、易用的同步降压稳压器。该稳压器能够提供4A的连续输出电流，输出电压可调节至低至0.8V。100kHz至1MHz的可编程工作频率范围可优化PCB面积和效率配置。 AOZ1231-01的输入电压范围为4.5V至28V。具有输入前馈控制方案的恒定导通时间PWM技术可实现超快速瞬态响应，同时在整个输入范围内保持相对恒定的开关频率。真正的交流电流模式控制方案确保稳压器在使用陶瓷输出电容时保持稳定。开关频率可通过外部编程设置，最高可达1MHz。保护功能包括VCC欠压锁定、谷值电流限制、输出过压保护、欠压保护、短路保护和热关断。 AOZ1231-01采用30引脚5mmx5mm QFN封装。

商品特性

宽输入电压范围：
- 4.5V至28V（内部VCC）
- 2.7V至28V（外部VCC）
4A连续输出电流
输出电压可调节至0.8V（±1.0%）
低RDS(ON)内部NFET：
- 高端40mΩ
- 低端25mΩ
带输入前馈的恒定导通时间
可编程频率最高可达1MHz
内部5.3V、20mA线性稳压器
陶瓷电容稳定
可调软启动
电源正常输出
过压保护
集成自举二极管
逐周期电流限制
短路保护
热关断
散热增强型5mmx5mm QFN-30L封装

应用领域

便携式计算机
紧凑型台式电脑
服务器
显卡
机顶盒
液晶电视
电缆调制解调器
负载点DC/DC转换器
电信/网络/数据通信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	-
	输出电流	4A
	开关频率	100kHz~1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
