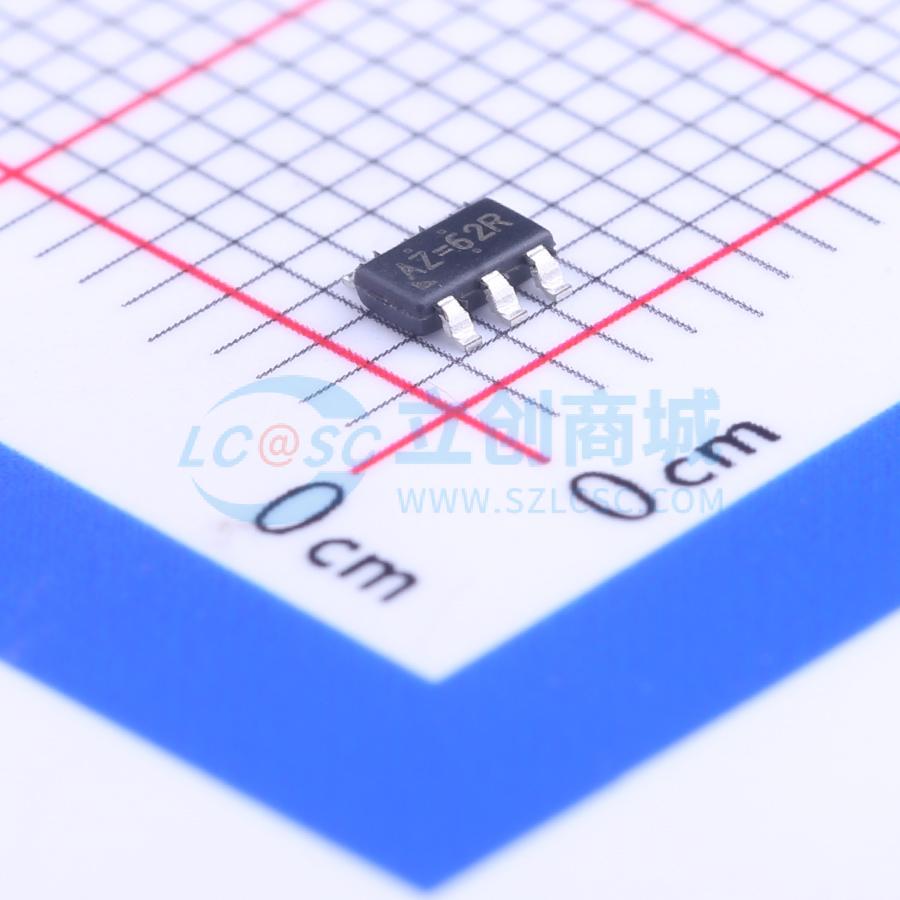

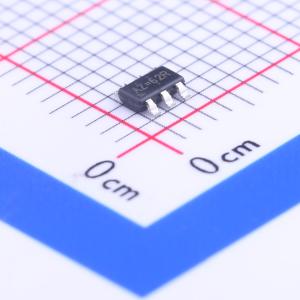

RT9011-CMGJ6

输入5.5V 输出1.2V 2.8V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT9011 是一款双通道、低噪声、低压差稳压器，每个通道的输出电流最高可达 300mA。该器件的输入电压范围为 2.5V 至 5.5V，输出电压范围为 1.2V 至 3.6V。RT9011 的精度为 2%，压差极低（300mA 时为 240mV），地电流极低，每个 LDO 仅为 27μA
品牌名称: RICHTEK(立锜)
商品型号: RT9011-CMGJ6
商品编号: C131424
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

RT9011是一款双通道、低噪声、低压差稳压器，每个通道的输出电流最高可达300mA。在2.5V至5.5V的输入电压下，输出电压范围为1.2V至3.6V。 RT9011的精度为2%，压差极低（300mA时为240mV），地电流极低，每个LDO仅为27μA。关断电流接近零，适用于电池供电设备。其他特性包括限流、过温及输出短路保护。 RT9011具备短路热折返保护功能。当输出短路（Δ'VOUT < 0.4VΔ）时，该IC会将过温保护（OTP）触发点从165°C降至110°C，为终端用户提供最大程度的安全保障。 RT9011搭配极小的陶瓷输出电容即可稳定工作，可减少所需的电路板空间和元件成本。RT9011提供固定输出电压版本，采用TSOT - 23 - 6、WDFN - 8L 2x2、WDFN - 10L 3x3、WDFN - 8L 3x3和WDFN - 6L 1.6x1.6封装。

商品特性

宽工作电压范围：2.5V至5.5V
适用于射频应用的低噪声特性
无需噪声旁路电容
对线路/负载瞬变响应迅速
TTL逻辑控制关断输入
低温漂系数
双LDO输出（300mA/300mA）
超低静态电流：每个LDO为27μA
高输出精度：2%
短路保护
热关断保护
限流保护
短路热折返保护
采用小巧的TSOT - 23 - 6以及6引脚/8引脚/10引脚WDFN封装
符合RoHS标准且100%无铅（Pb）

应用领域

CDMA/GSM手机
电池供电设备
笔记本电脑、掌上电脑、笔记本型计算机
手持仪器
PCMCIA卡
便携式信息设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.2V；2.8V
	输出电流	300mA；300mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	240mV@(300mA)

	属性	参数值
	静态电流(Iq)	58uA
	噪声	100uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2
