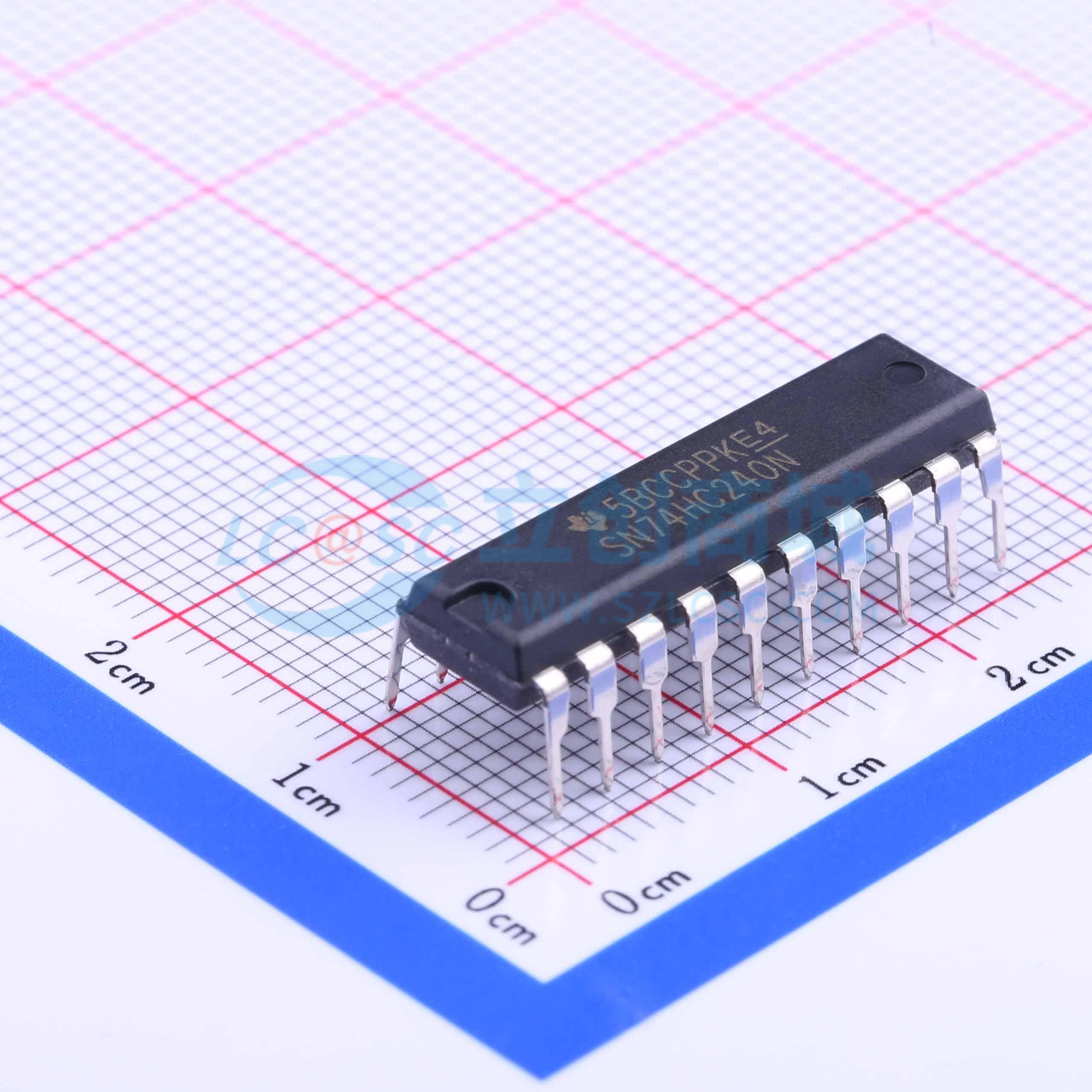

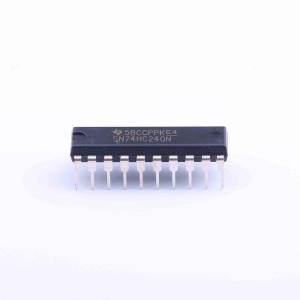

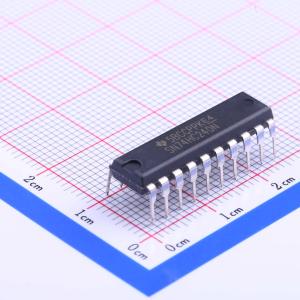

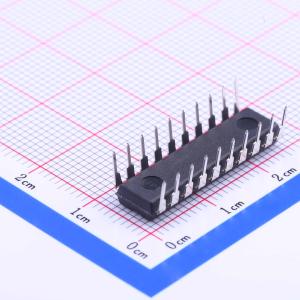

SN74HC240N
八进制缓冲器和线路驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC240 具有三态输出的 8 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC240N
- 商品编号
- C131485
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 2.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 20ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
该器件是八进制缓冲器和线路驱动器，专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度。HC240器件分为两个带独立输出使能输入端的4位缓冲/驱动器；当输出使能为低电平时，器件将反向数据从A输入端传输到Y输出端；当输出使能为高电平时，输出处于高阻抗状态。
商品特性
- 宽工作电压范围：2V~6V
- 大电流输出，最高可驱动15个LSTTL负载
- 低功耗，电源电流Icc最大为80μA
- 典型传输延迟tpd为9ns
- 5V电压下输出驱动电流为±6mA
- 最大输入电流为1μA
- 三态输出设计
- 最大额定值：电源电压范围-0.5V~7V，输入钳位电流Iik±20mA，输出钳位电流Iok±20mA，连续输出电流IO±35mA，流经VCC或GND的连续电流±70mA，存储温度范围-65℃~150℃
- 不同封装热阻抗：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
- 提供多种封装规格，SN54HC240支持J、W、FK封装，SN74HC240支持DB、DW、N、NS、PW封装
应用领域
- 存储器地址驱动
- 时钟驱动
- 面向总线的接收与发射应用
- 总线线路驱动
- 缓冲存储器地址寄存器
