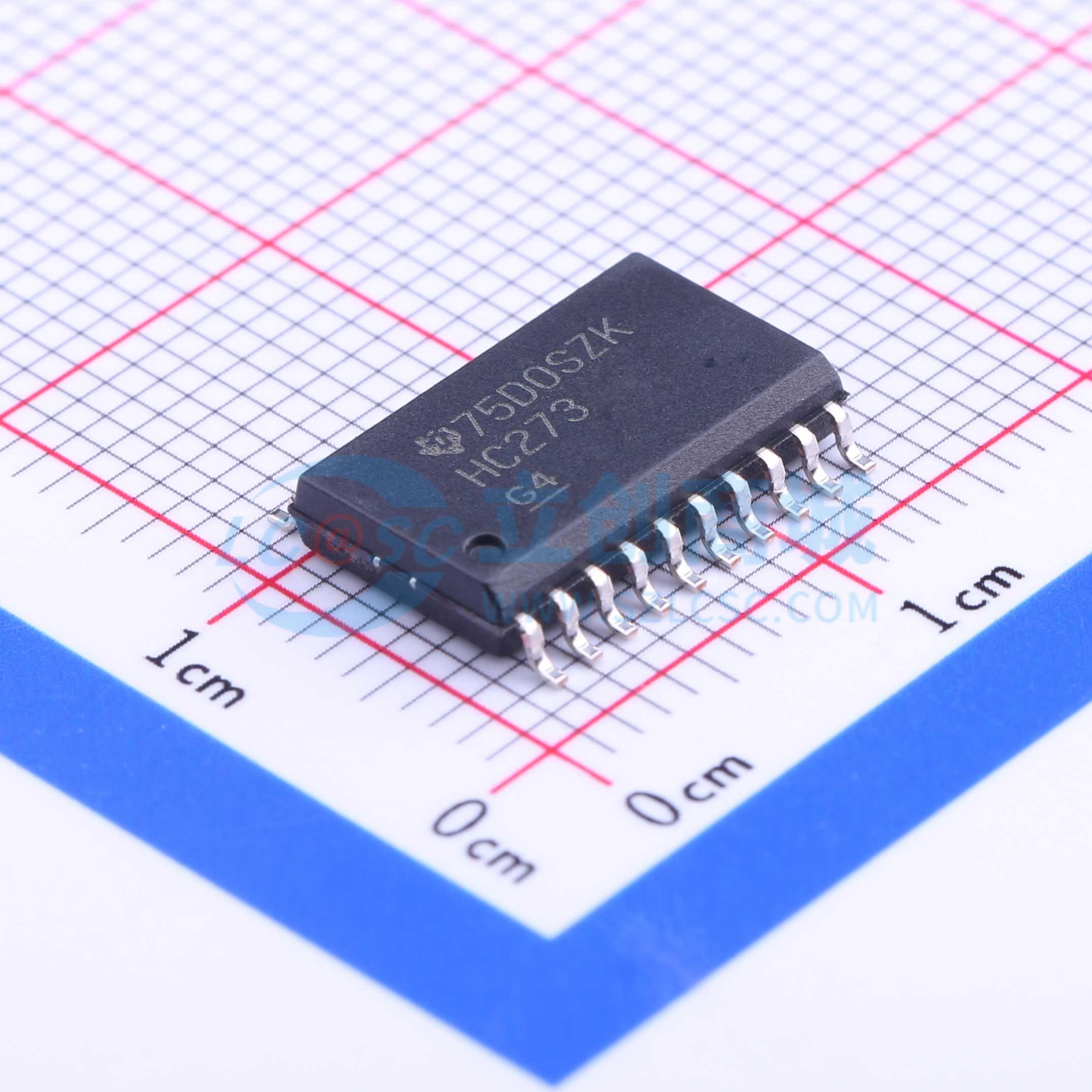

SN74HC273DWR
八进制D型带清零功能触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC273DWR
- 商品编号
- C131486
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 13ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 21ns | |
| 保持时间 | 0ns |
商品概述
SNx4HC273是带直接低电平有效清零CLR输入的上升沿触发D型触发器，满足建立时间要求的数据D输入端信息会在时钟CLK脉冲的上升沿传输到Q输出端。时钟触发发生在特定电压电平，与上升沿脉冲的跳变时间没有直接关系，当时钟处于高电平或低电平时，数据输入端不会对输出产生影响。
商品特性
- 工作电压范围为2V~6V
- 输出最多可驱动10个LSTTL负载
- 功耗低，最大电源电流Icc为80μA
- 典型传输延迟tpd = 12 ns
- 在5V电压下输出驱动电流为±4mA
- 输入电流低，最大为1μA
- 包含8个触发器，均带有单轨输出
- 带有直接清零输入
- 每个触发器均配有独立的数据输入
应用领域
- 缓冲寄存器或存储寄存器
- 移位寄存器
- 图案发生器
