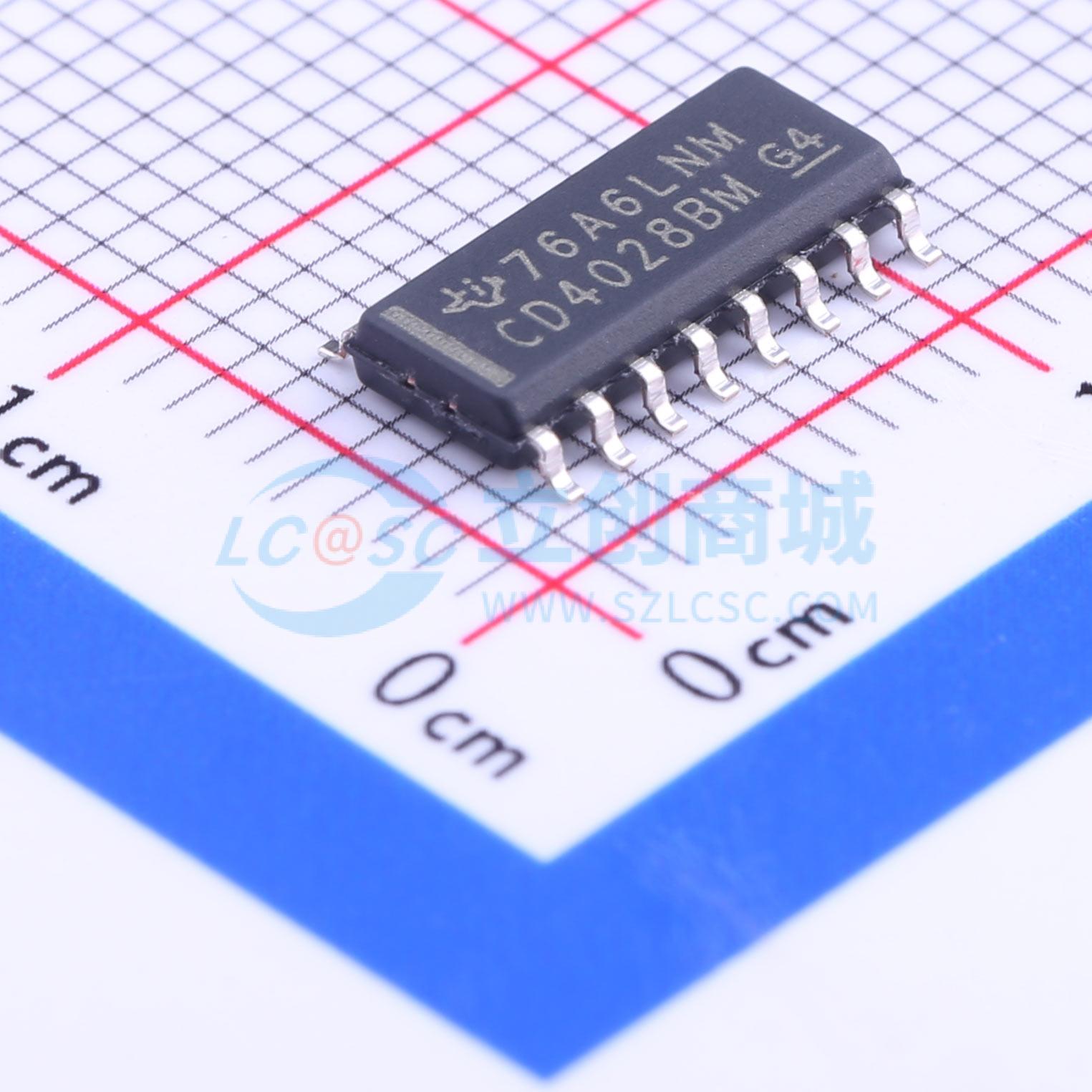

温馨提醒：图片仅供参考，商品以实物为准

CD4028BM96

BCD 到十进制或二进制到八进制解码器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4028B CMOS BCD 转十进制或二进制转八进制解码器/驱动器
品牌名称: TI(德州仪器)
商品型号: CD4028BM96
商品编号: C131484
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.252克(g)

商品参数

商品概述

CD4028B是额定电压20V的BCD转十进制或二进制转八进制译码器，所有4个输入都带有缓冲，包含译码逻辑门和10个输出缓冲。向四个输入A至D输入BCD码后，10个十进制译码输出中的选中输出会变为高电平；当D为低电平时，向输入A至C输入的3位二进制码会在输出0至7译码为八进制码，所有输出都具备高驱动能力，可提升高扇出应用中的直流和动态性能。该器件提供多种封装规格，包括16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄缩减小外形封装。

商品特性

支持BCD转十进制译码或二进制转八进制译码
译码输出具备高驱动能力
输入输出均为正逻辑
选中的译码输出变为高电平
中等速度运行，典型传输延迟tPHL、tPLH为80ns@VDD=10V
输出特性标准化、对称
20V下100%测试静态电流
全封装温度范围下，18V时最大输入电流为1μA，18V、25℃时最大输入电流为100nA
全封装温度范围下有稳定噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
支持5V、10V、15V参数额定值
符合JEDEC标准要求
直流电源电压范围为-0.5V~+20V，相对于VSS端
所有输入的输入电压范围为-0.5V~VDD+0.5V
任意单个输入的直流输入电流为±10mA
焊接时引线最高温度为+265℃，持续时间最长10秒

应用领域

代码转换
指示管译码
地址译码、存储器选择控制
4位码转十进制或十六进制码转换
数码显示驱动
多 bit 地址译码转换

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	3V~18V
	输入数/输出数	4/10
	灌电流(IOL)	6.8mA

	属性	参数值
	拉电流(IOH)	6.8mA
	工作温度	-55℃~+125℃
	传播延迟(tpd)	60ns@15V,50pF
	静态电流(Iq)	100uA
	功能特性	电平转换
	系列	CD4000
