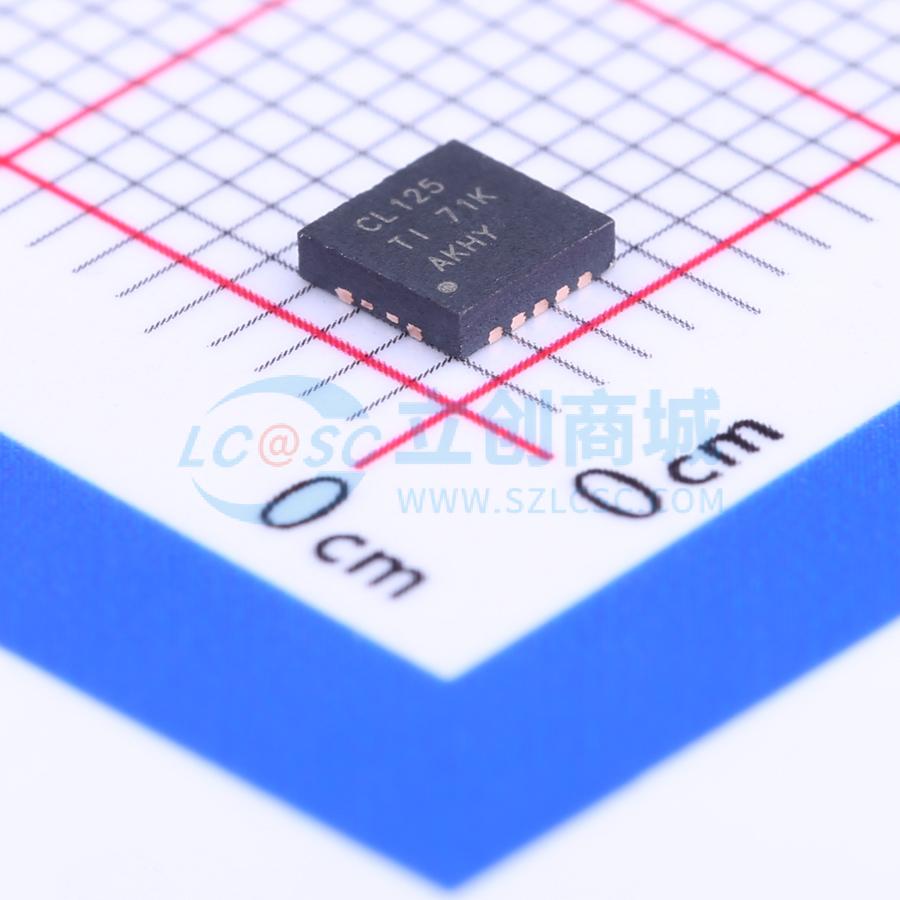

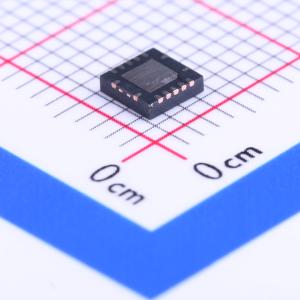

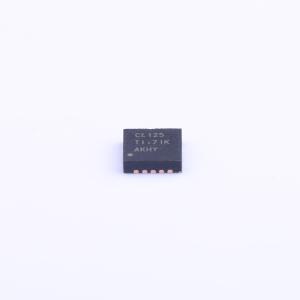

温馨提醒：图片仅供参考，商品以实物为准

SN74CBTLV3125RGYR

低电压四通道场效应管总线开关

描述: SN74CBTLV3125 具有断电保护功能的 3.3V、1:1 (SPST)、4 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBTLV3125RGYR
商品编号: C133940
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.159克(g)

商品参数

商品概述

SN74CBTLV3125是四路FET总线开关，配备独立线路开关，当关联的输出使能输入为高电平时，对应开关会被禁用。该器件针对部分掉电应用做了完整规范设计，Ioff特性可确保器件掉电时不会有破坏性电流回流，掉电期间器件具备隔离功能；为保证器件在上电或掉电阶段保持高阻抗状态，输出使能端需要通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌流能力决定；所有未使用的控制输入必须保持在VCC或GND电平，才能保证器件正常工作。所有典型参数默认测试条件为VCC=3.3V，环境温度25℃，除非另有说明。

商品特性

采用标准125型引脚分配
两个端口之间为5Ω开关连接
数据输入输出端口支持轨到轨切换
支持部分掉电模式操作
锁存性能超过100mA，符合JESD 78 II类规范
提供多种封装类型可选
无内部连接引脚标注为NC
导通态电阻可通过A、B端子的电压降测量得到

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	4/4
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns@3.3V,50pF
	静态电流(Iq)	10uA
	功能特性	断电保护；输出使能高阻
	系列	74CBTLV
