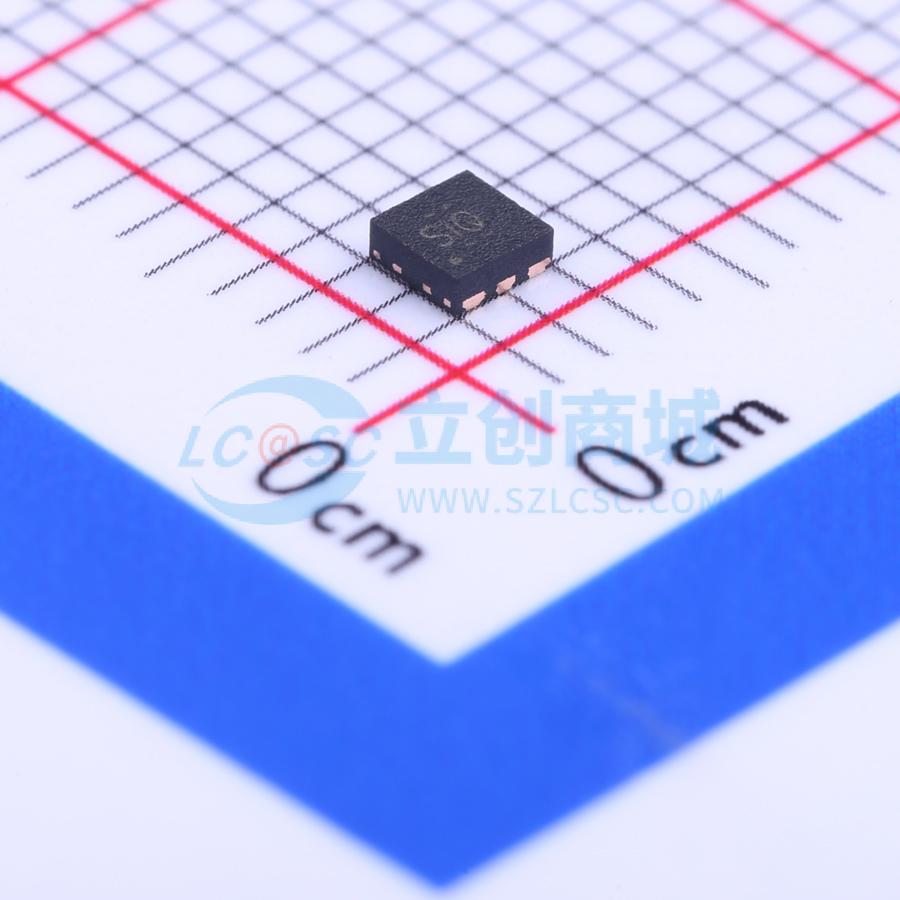

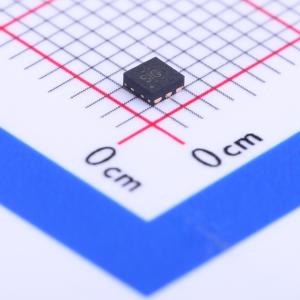

温馨提醒：图片仅供参考，商品以实物为准

TPS7A3501DRVR

具有使能功能的 1A、低噪声、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A3501是一款正电压、低噪声(3.8μV_RMS)电源滤波器，可为1A负载供电，非常适合无噪声电源解决方案。诸如TPS7A3501的功率滤波器在输入和输出引脚上提供高效电压稳压（低插入损耗），以及电源抑制。该器件非常适合用作最大电流为1A、电压为3.3V、2.5V和1.8V的电源噪声滤波器。
品牌名称: TI(德州仪器)
商品型号: TPS7A3501DRVR
商品编号: C130081
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS7A3501是一款正电压、低噪声(3.8μV_RMS)电源滤波器，可为1A负载供电，非常适合无噪声电源解决方案。诸如TPS7A3501的功率滤波器在输入和输出引脚上提供高效电压稳压（低插入损耗），以及电源抑制。该器件非常适合用作最大电流为1A、电压为3.3V、2.5V和1.8V的电源噪声滤波器。

借助单独的外部电阻，用户可在200mV至500mV范围内编程输入至输出稳压值。如果未使用电阻器，TPS7A3501提供330mV的输入至输出电压稳压。此器件与10μF输入和输出陶瓷电容器和一个10nF减噪陶瓷电容器一同工作时保持稳定。

TPS7A3501的额定工作温度范围为 -40°C至125°C。该器件采用低热阻2mm×2mm WSON - 6封装。与无源滤波器不同，TPS7A3501为自身和周围电路提供了过温保护和电流保护。

商品特性

稳定输入到输出电压：用户可编程输入至输出电压稳压范围：200mV至500mV
电源抑制比：在1MHz时为42dB，≥32dB（360kHz至3.9MHz）
低噪声输出：3.8μV_RMS（10Hz至100kHz）
输出电流：高达1A
输出电压范围：1.21V至4.5V
出色的负载瞬态响应
陶瓷电容低至10μF也可保持稳定
电流限制和热关断故障保护
采用低热阻封装：2mm×2mm WSON - 6
工作温度范围：-40°C至125°C

应用领域

后置DC/DC转换器纹波滤除
基站和电信基础设施
专业音频
通信
成像
测试和测量
无源滤波器替代产品

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5V
	输出电压	1.21V~4.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	42dB@(1MHz)
	压差	330mV

	属性	参数值
	静态电流(Iq)	2.25mA
	噪声	3.8uVrms
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
