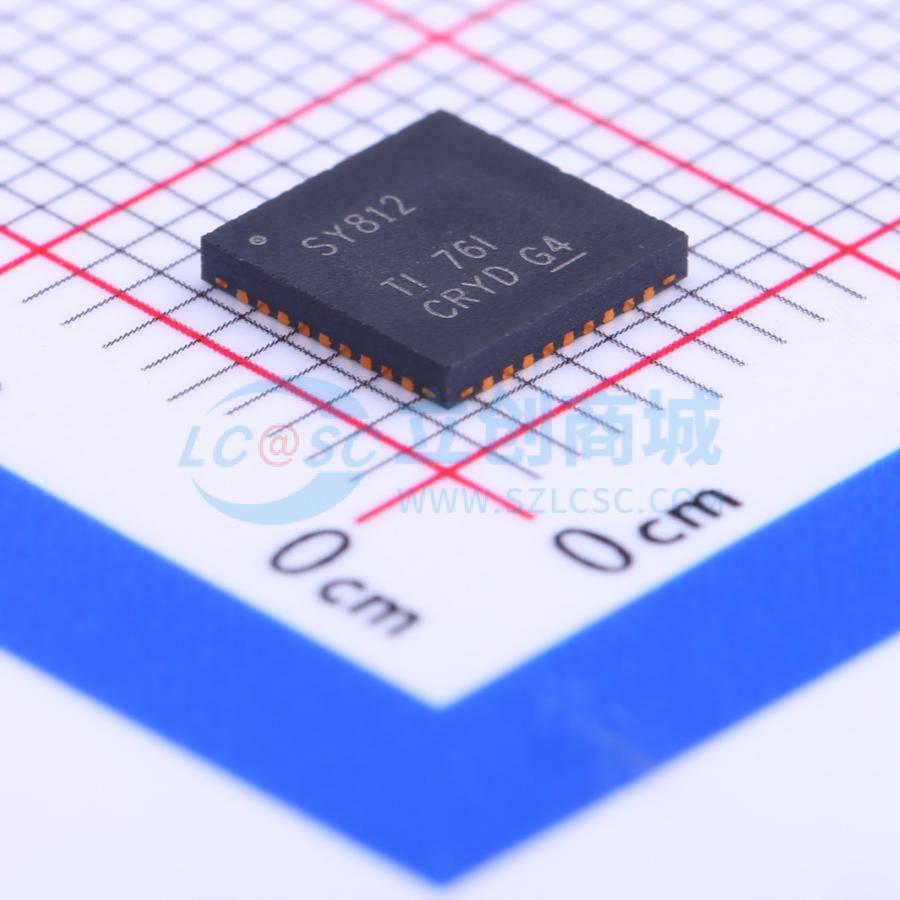

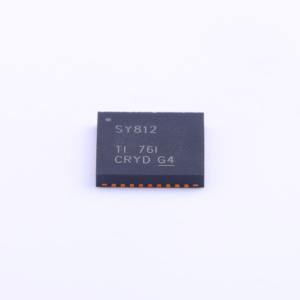

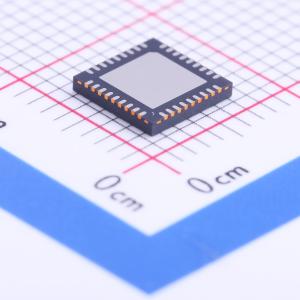

TS3DV20812RHHR

2-Gbps 差分开关 8 位, 1:2 多路复用器/解复用器，带 3 个侧带信号

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持高达 2 Gbps 数据速率的高速双向差分对多路复用器/解复用器，适用于 HDMI/DVI 视频 MUX、Panel LVDS 总线 MUX 等应用。
品牌名称: TI(德州仪器)
商品型号: TS3DV20812RHHR
商品编号: C130083
商品封装: VQFN-36-EP(6x6)
包装方式: 编带
商品毛重: 0.245克(g)

商品参数

商品概述

TS3DV20812是一款高速数据速率高达2Gbps的差分信号无源双向复用器和解复用器，适用于最高5V电平的I/O轨，具有低串扰和插入损耗。 TS3DV20812可用于HDMI/DVI接收端或源端，具备4个差分对，支持高速信号和控制引脚。 Ioff和反向驱动保护功能允许连接外部电缆，并在Vcc为0V时防止电流回流。 3个边带信号可用于DDC（SDAL、SCL）和CEC信号复用。 TS3DS20812的工作温度范围为-40℃至85℃。

商品特性

四个高速双向差分对通道复用器/解复用器
支持高达2Gbps的数据速率
VDD工作范围为2.5V或3.3V
在2.5V时，轨到轨电压范围为0V至3.3V
在3.3V时，轨到轨电压范围为0V至5V
IOFF部分掉电和反向驱动保护
控制引脚支持5V输入耐压
支持交流和直流耦合信号
低串扰：在825MHz、2.5V或3.3V条件下为-38dB
插入损耗：在825MHz、2.5V或3.3V条件下为-1.5dB
关断隔离度：在825MHz时为-24.67dB
差分对内的位间偏斜最大为5ps
通道间偏斜最大为30ps
传播延迟时间最大为250ps
依据JESD 22进行ESD性能测试
- 2000V人体模型（A114 - B，II类）
- 1000V带电器件模型（C101）

应用领域

HDMI/DVI视频复用器
面板LVDS总线复用器
LVDS、LVPECL、CML
模拟信号VGA
千兆以太网信号复用器
串行背板信号复用器
光模块
中心局电信设备
无线基站
高速逻辑数据I/O复用器

优惠活动

4.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	8
	工作电压	2.25V~3.6V
	导通时间(ton)	6ns
	导通电阻(Ron)	6Ω

	属性	参数值
	关闭时间(toff)	5ns
	工作温度	-40℃~+85℃
	导通电容(Con)	8pF
	带宽	1.1GHz
	传播延迟(tpd)	149ps
