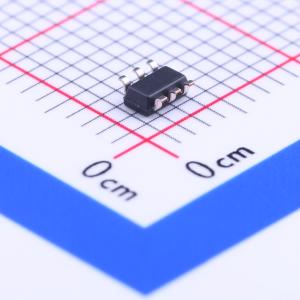

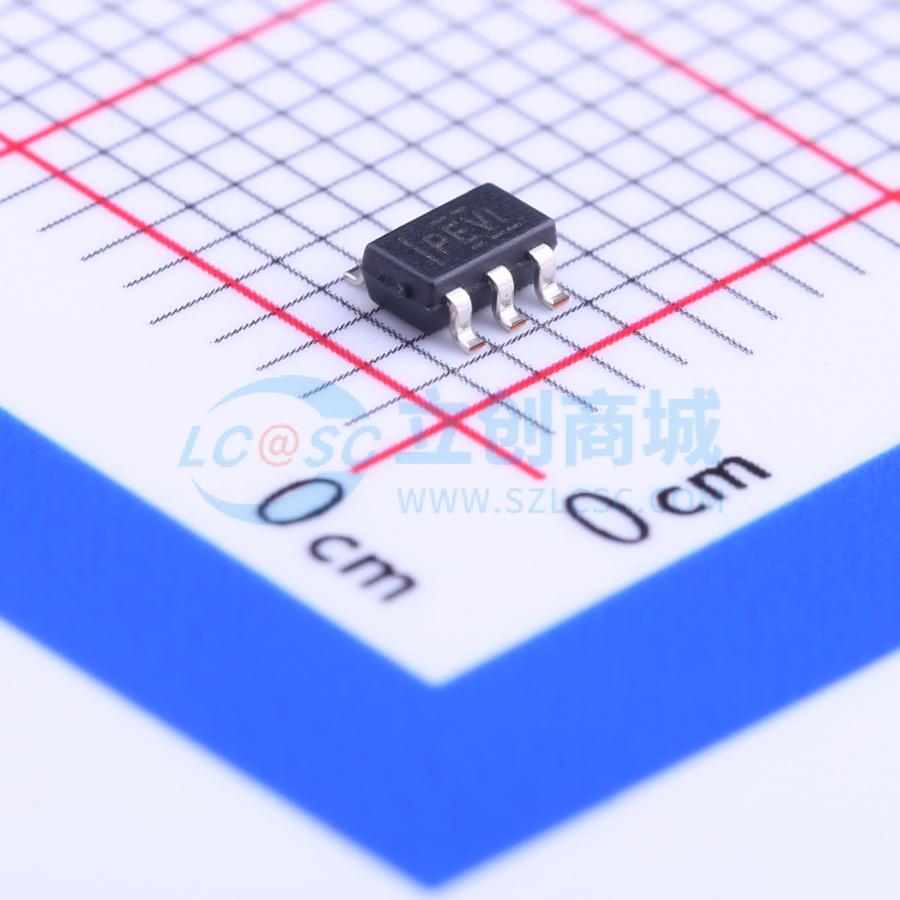

TPS79201DBVR

具有使能功能的 100mA、高 PSRR、低压降稳压器

描述: TPS792 超低噪声、高 PSRR、快速、射频、100mA 的低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS79201DBVR
商品编号: C130080
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.057克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(1)输出0.1A以内方案

商品参数

商品概述

TPS792xx系列低压差（LDO）微功耗线性稳压器，采用小外形SOT23封装，具备高电源抑制比（PSRR）、超低噪声、快速启动以及出色的线路和负载瞬态响应特性。该系列的每个器件在输出端使用一个1μF的小型陶瓷电容即可保持稳定。该系列采用先进的专有BiCMOS制造工艺，可实现极低的压差（例如，TPS79230在100mA时为55mV）。每个器件在消耗极低静态电流（典型值为170μA）的同时，可实现快速启动时间（使用0.001μF旁路电容时约为50μs）。此外，当器件置于待机模式时，电源电流可降至1μA以下。使用0.1μF旁路电容时，TPS79228的输出电压噪声约为27μV_RMS。对于便携式RF电子设备等对噪声敏感的模拟组件应用，高PSRR、低噪声特性以及快速响应时间可使其受益。

商品特性

带使能端的100mA低压差稳压器
提供2.5V、2.8V、3V和可调输出电压选项
高PSRR（10kHz时为75dB）
超低噪声（27μV）
快速启动时间（50μs）
使用任何1μF陶瓷电容均可保持稳定
出色的负载/线路瞬态响应
满载时压差极低，TPS79230为55mV
5引脚SOT23（DBV）封装
TPS791xx提供使能选项

应用领域

蜂窝电话和无绳电话
压控振荡器（VCO）
射频（RF）
蓝牙、无线局域网
手持记事本、个人数字助理（PDA）

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.2V~5.5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	75dB@(10kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	170uA
	噪声	-
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
