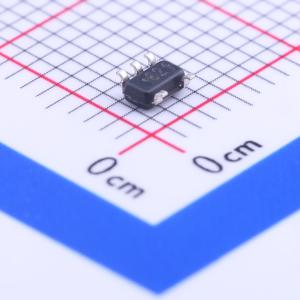

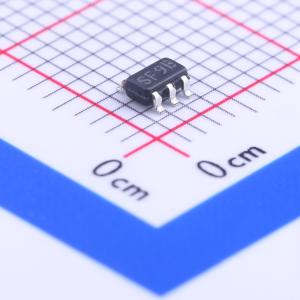

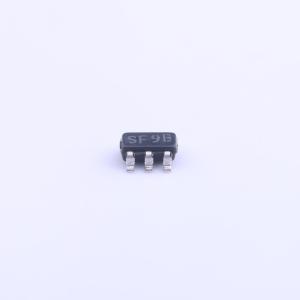

LMR64010XMFE/NOPB

升压型 1A 2.7V~14V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMR64010是一款采用SOT-23封装的1A升压稳压器,输入电压范围为2.7V至14V,输出电压可达40V。该器件具有1.6MHz的开关频率,低静态电流（<1μA）,逐周期电流限制和内部补偿功能,适合用于空间受限型应用和嵌入式系统。
品牌名称: TI(德州仪器)
商品型号: LMR64010XMFE/NOPB
商品编号: C130184
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LMR64010开关稳压器是一款工作于1.6 MHz固定频率的电流模式升压转换器。由于可以采用SOT-23封装（得益于内部1 A开关和使用了小型电感和电容器），加之使用了小型号电感器和电容器，因此造就了业界最高的功率密度。40 V的内部开关使得这些解决方案非常适合于实现至16 V或更高电压的升压应用。此类器件具有一个逻辑电平关断引脚，该引脚可用于降低静态电流并延长电池寿命。保护功能通过逐周期电流限制和热关断电路来提供。内部补偿可简化设计并减少组件数量。

商品特性

输入电压范围：2.7 V至14 V
输出电压高达40 V
开关电流高达1 A
1.6 MHz开关频率
低停机静态电流 (Iq)：<1 μA
逐周期电流限制
内部补偿
SOT23-5封装 (2.92×2.84×1.08 mm)
得到WEBENCH Power Designer工具的全面支持

应用领域

从3.3 V、5 V和12 V电源轨的升压转换
空间受限型应用
嵌入式系统
LCD显示器
LED应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~14V
	输出电压	3V~40V
	输出电流	1A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护
