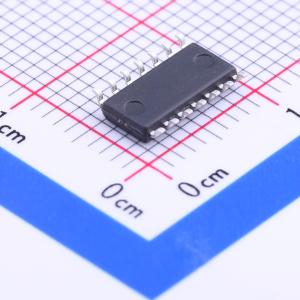

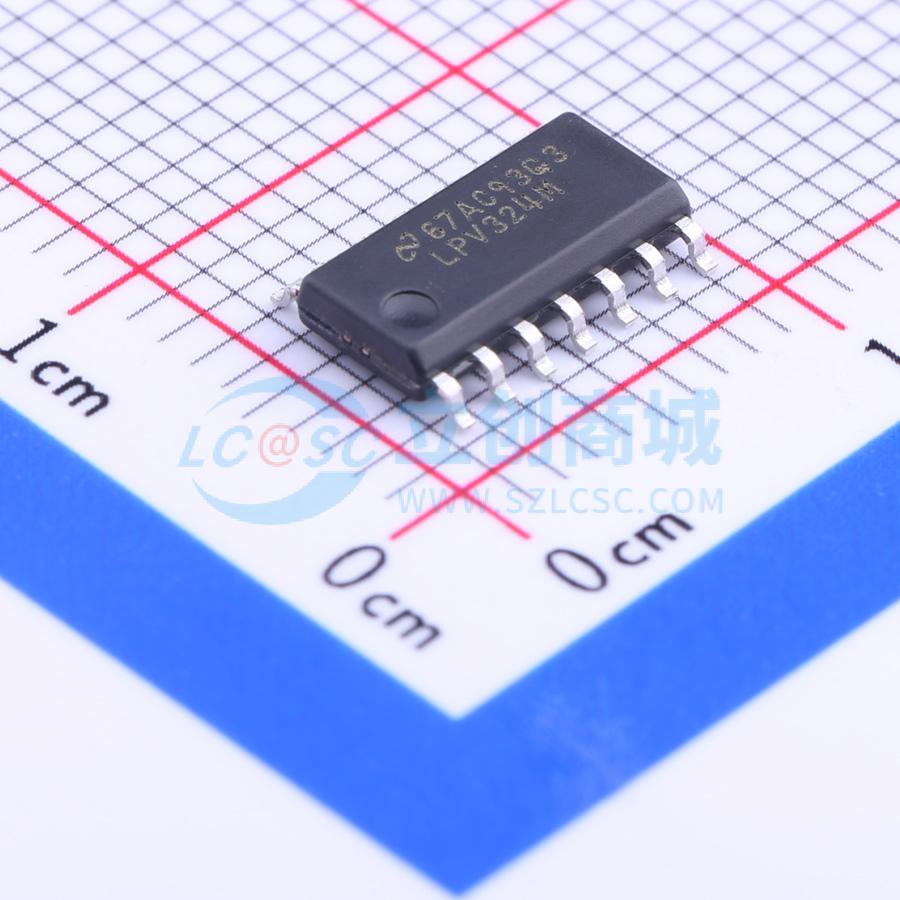

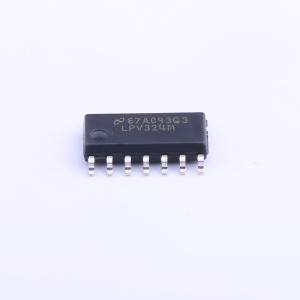

温馨提醒：图片仅供参考，商品以实物为准
LPV324MX/NOPB
通用型、低电压、低功耗、轨到轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LPV324-N 四通道、5V、152kHz、低静态电流 (7.5μA)、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LPV324MX/NOPB
- 商品编号
- C130193
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 152kHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 100V/ms | |
| 输入偏置电流(Ib) | 2nA | |
| 输入失调电流(Ios) | 600pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 146nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 71dB | |
| 静态电流(Iq) | 28uA | |
| 输出电流 | 16mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LPV321-N单路、LPV358-N双路、LPV324-N四路通用低电压低功耗轨到轨输出运算放大器，是LMV系列通用运算放大器的低功耗版本，每通道在5V条件下电流为9μA，可满足对低电压、低功耗运行、节省空间有需求的应用场景，具备轨到轨输出摆幅能力，输入共模电压范围包含地，具备出色的速度功耗比，可实现152kHz带宽，仅消耗9μA电源电流。LPV321-N采用节省空间的5引脚SC70封装，可节省印刷电路板空间，支持设计小型便携电子设备，还可让设计人员将器件放置在更靠近信号源的位置，减少噪声拾取，提高信号完整性。芯片采用先进亚微米硅栅BiCMOS工艺制造，具备双极性输入输出级，可改善噪声性能，提高输出电流驱动能力。
商品特性
- 可在2.7V和5V条件下稳定工作
- 无交越失真
- 提供多种节省空间的封装可选
- LPV321-N采用5引脚SC70封装，尺寸为2×2.1×1mm
- 工业工作温度范围为-40℃~85℃
- 增益带宽积为152kHz
- 具备低电源电流，LPV321-N为9μA，LPV358-N为15μA，LPV324-N为28μA
- 100kΩ负载下具备轨到轨输出摆幅，输出摆幅范围为V⁻+90mV至V⁺-3.5mV
- 输入共模电压范围为-0.2V至V⁺-0.8V，输入共模范围包含地
- 具备优异的速度功耗比
- 微功率电源电流
- 双极性输入输出级，可改善噪声性能，提升输出电流驱动能力
应用领域
- 有源滤波器
- 通用低电压应用
- 通用便携设备
