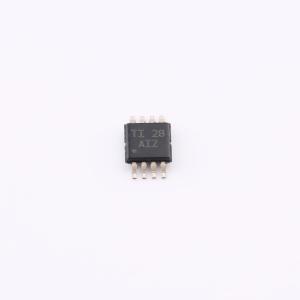

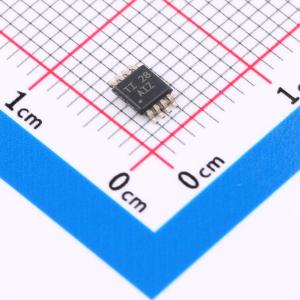

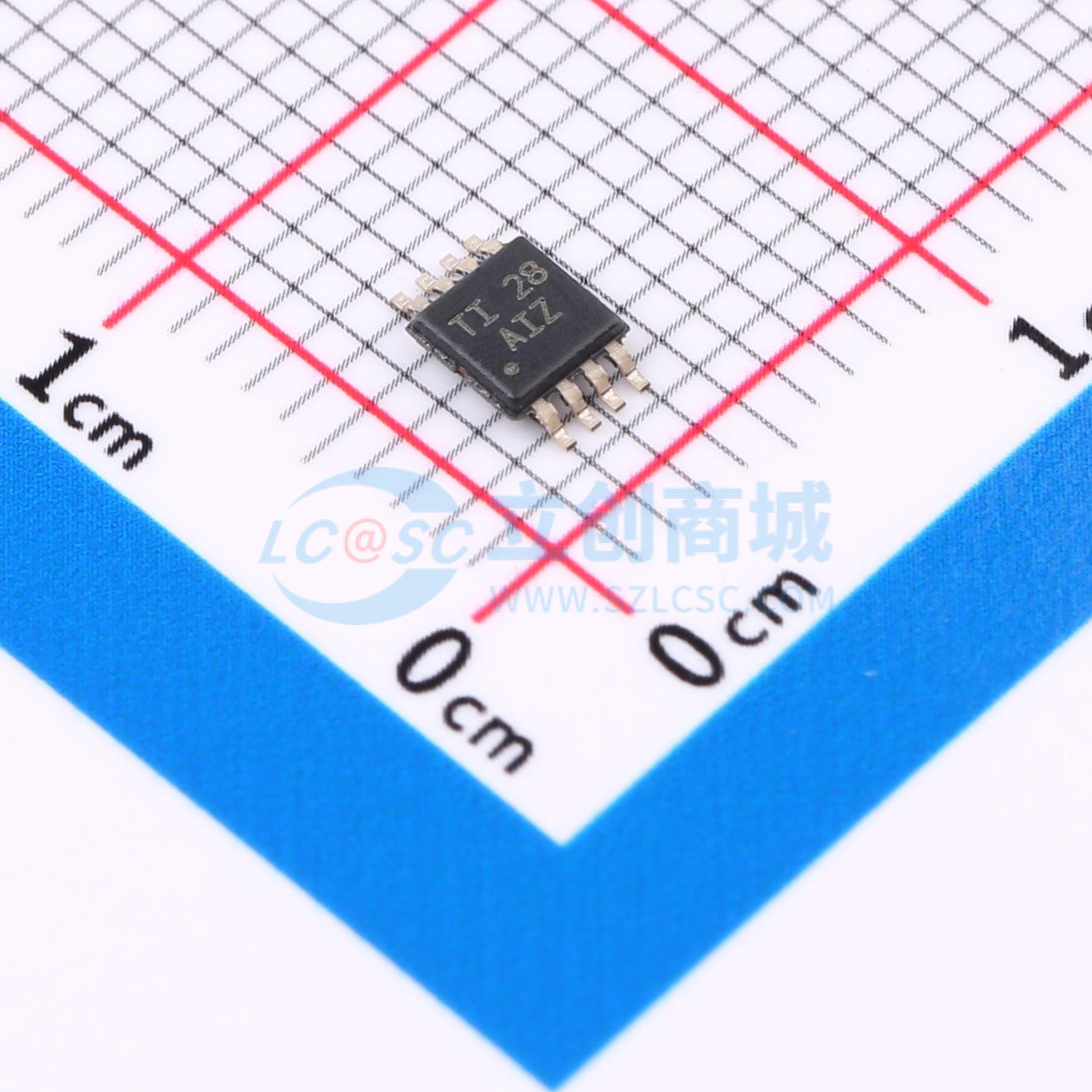

TPA6110A2DGNR

150 mW立体声音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6110A2 150mW 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6110A2DGNR
商品编号: C130212
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

TPA6110A2是一款立体声音频功率放大器，采用8引脚PowerPAD™ MSOP封装，能够在16Ω负载下，每通道提供150mW的连续RMS功率。放大器增益可通过每个输入通道的两个电阻进行外部配置，在增益设置为1至10时无需外部补偿。在5V电源驱动16Ω负载时，1kHz下的总谐波失真加噪声（THD+N）为0.03%，在20Hz至20kHz音频频段内小于1%。对于32Ω负载，1kHz下的THD+N降至小于0.02%，在20Hz至20kHz音频频段内小于1%。对于10kΩ负载，1kHz下的THD+N性能为0.005%，在20Hz至20kHz音频频段内小于0.5%。

商品特性

150mW立体声输出
与PC电源兼容，针对3.3V和5V工作电压进行全面规格定义，可工作至2.5V
爆音抑制电路
内部中间电源轨生成
热保护和短路保护
表面贴装封装 – PowerPAD™ MSOP，引脚与LM4881兼容

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	150mWx2@16Ω
	工作电压	2.5V~5.5V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.6%
	静态电流(Iq)	1.5mA
	工作温度	-40℃~+85℃
	信噪比	100dB
	电源纹波抑制比(PSRR)	76dB
