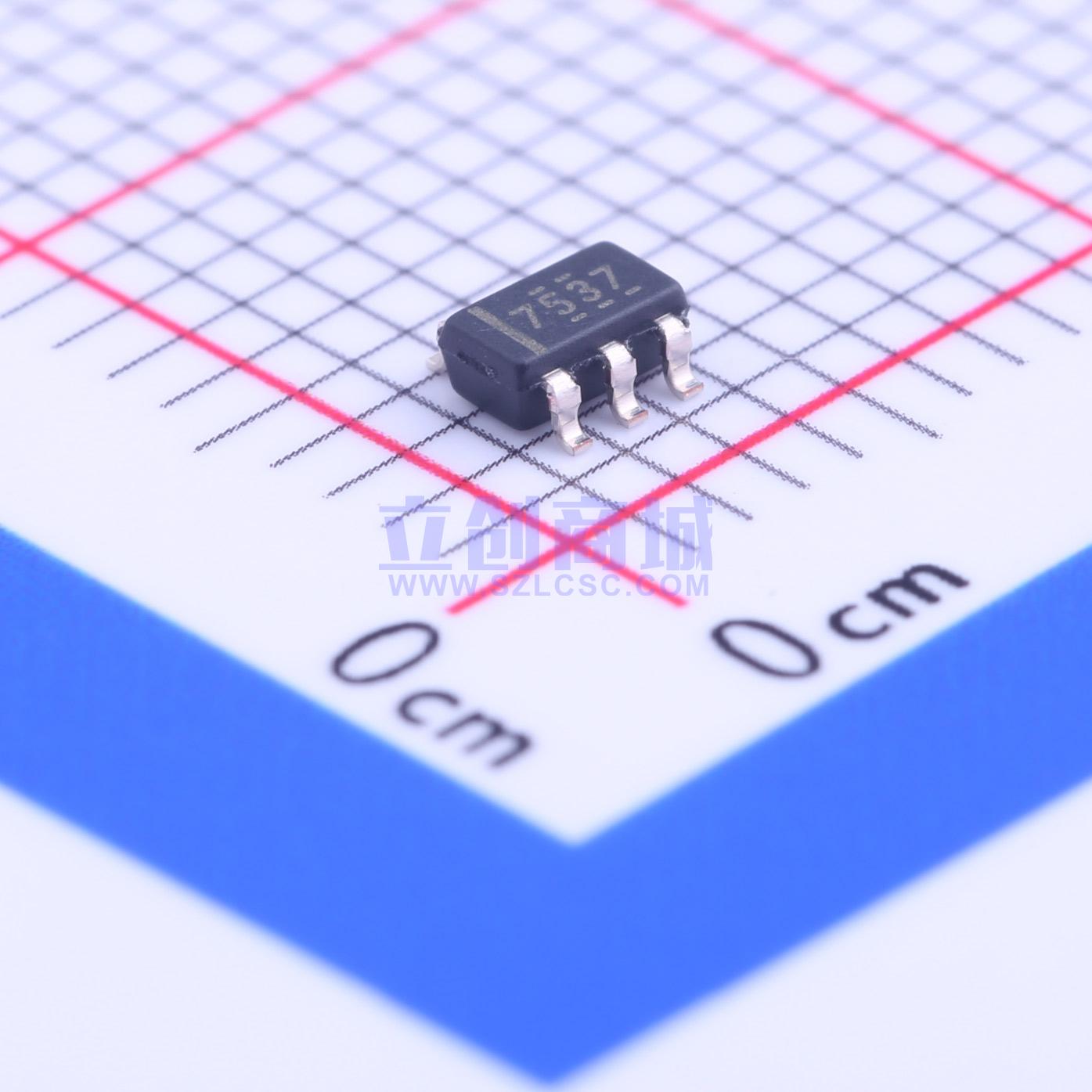

UCC27537DBVR

UCC2753x单通道高速栅极驱动器可有效驱动MOSFET和IGBT功率开关。该驱动器采用的设计允许通过非对称驱动（分离输出）实现高达2.5 A的源电流和5 A的灌电流，同时具备支持负关断偏置、轨到轨驱动能力以及极短的传播延迟（典型值为17 ns），因此UCC2753x器件是MOSFET和IGBT功率开关的理想解决方案。UCC2753x系列器件还支持使能、双输入以及反相和同相输入功能。分离输出和强大的非对称驱动增强了器件对寄生米勒导通效应的抗干扰能力，并有助于减少接地抖动。

• 低成本栅极驱动器（为驱动FET和IGBT提供最佳解决方案）
• 可出色替代分立晶体管对驱动（便于与控制器接口）
• TTL和CMOS兼容的输入逻辑阈值（与电源电压无关）
• 分离输出选项允许调节导通和关断电流
• 反相和同相输入配置，具备固定的TTL兼容阈值
• 在18 V VDD下，源电流峰值高达2.5 A，灌电流峰值为2.5 A或5 A
• 宽VDD范围：10 V至35 V
• 输入和使能引脚能够承受低至负5 V的直流电压（相对于地）
• 输入浮空或VDD欠压锁定（UVLO）期间，输出保持低电平
• 快速传播延迟（典型值为17 ns）
• 快速上升和下降时间（带1800 pF负载时，典型值分别为15 ns和7 ns）
• 欠压锁定（UVLO）
• 可用作高端或低端驱动器（若设计有适当的偏置和信号隔离）
• 低成本、节省空间的5引脚或6引脚DBV（SOT - 23）封装选项
• UCC27536和UCC27537与TPS2828和TPS2829引脚兼容
• 工作温度范围：-40℃至140℃

• 开关模式电源、DC - DC转换器
• 太阳能逆变器、电机控制、不间断电源（UPS）
• 混合动力电动汽车（HEV）和电动汽车（EV）充电器
• 家用电器
• 可再生能源功率转换、碳化硅（SiC）FET转换器
