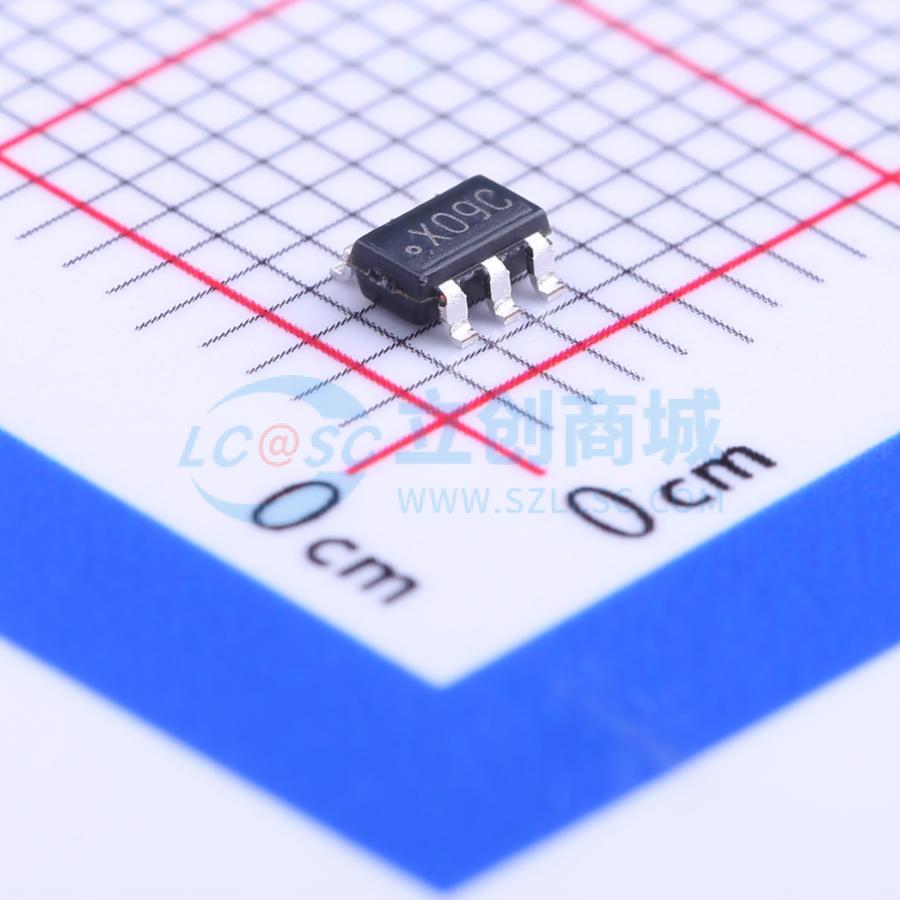

温馨提醒：图片仅供参考，商品以实物为准

ADC081S021CIMF/NOPB

ADC081S021 单通道，50 kSPS至200 kSPS，8位A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC081S021 配备 SPI 的 8 位、200kSPS、1 通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADC081S021CIMF/NOPB
商品编号: C130227
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

ADC081S021器件是一款低功耗、单通道CMOS 8位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC081S021在50 ksps至200 ksps的采样率范围内进行了全面的性能规定。该转换器基于带有内部跟踪保持电路的逐次逼近寄存器架构。输出的串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC081S021采用单电源供电，电源电压范围为2.7 V至5.25 V。使用3.6 V或5.25 V电源时，正常功耗分别为1.3 mW和7.7 mW。掉电功能可使在5.25 V电源下的功耗低至2.6 μW。 ADC081S021采用6引脚WSON和SOT - 23封装。可确保在-40°C至85°C的工业温度范围内正常工作。

商品特性

多采样率下的特性表征与性能规定
6引脚WSON和SOT - 23封装
可变电源管理
单电源供电，电压范围2.7 V至5.25 V
与SPI、QSPI、MICROWIRE和DSP兼容
微分非线性（DNL）：+0.04/–0.03 LSB（典型值）
积分非线性（INL）：+0.04/-0.03 LSB（典型值）
信噪比（SNR）：49.6 dB（典型值）
功耗：
- 3.6 V电源：1.3 mW（典型值）
- 5.25 V电源：7.7 mW（典型值）

应用领域

便携式系统
远程数据采集
仪器仪表与控制系统

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	200kHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.03LSB
	工作温度	-40℃~+85℃
	信噪比	49.6dB
	时钟频率(fc)	25kHz~20MHz
	ADC架构	SAR
	静态电流	60uA
