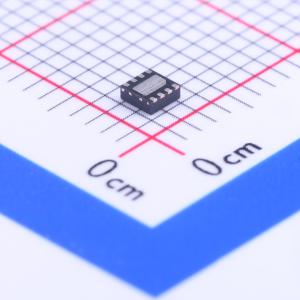

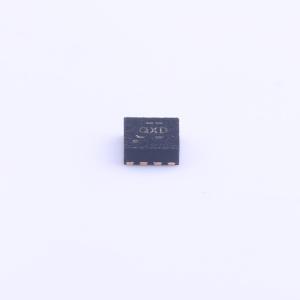

温馨提醒：图片仅供参考，商品以实物为准
TPS62063DSGT
降压型 1.6A 2.7V~6V
- 描述
- TPS62063 采用 2x2mm SON 封装、3.3V 输出电压的 3MHz、1.6A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62063DSGT
- 商品编号
- C130217
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.6A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；过流保护；输出放电；EMI优化(抖频模式) |
商品概述
TPS6206x是一系列高能效同步降压DC-DC转换器，最大可提供1.6A输出电流，输入电压范围为2.7V~6V，适配单节锂离子电池以及5V或3.3V系统电源轨的电源转换，可在轻载电流下进入节电模式，在全负载电流范围内保持高能效，节电模式针对低输出电压纹波优化；针对低噪声应用，可通过拉高MODE引脚强制进入固定频率PWM模式；关断模式下电流消耗可降至1μA以下，且内部电路可对输出电容放电；该器件适配小型电感和输出电容，可实现极小的解决方案尺寸和高稳压性能，工作环境温度范围为–40℃到85℃，采用2mm×2mm×0.75mm 8引脚WSON封装。
商品特性
- 开关频率为3MHz
- 输入电压范围2.7V~6V
- 输出电流可达1.6A
- 效率可达97%
- 具备节电模式和3MHz固定PWM模式
- PWM模式下输出电压精度为±1.5%
- 具备输出放电功能
- 静态电流典型值为18μA
- 支持100%占空比，可实现最低压降
- 支持电压定位
- 具备时钟抖动功能
- 支持最大高度1mm的解决方案
- 可选用2mm×2mm×0.75mm WSON封装
- 关断模式下电流消耗低于1μA
- 适配1μH小型电感和10μF小型输出电容，可实现小尺寸解决方案，稳压性能优异
应用领域
- 负载点电源应用
- 笔记本电脑、掌上电脑
- 便携式媒体播放器
- 数字信号处理器电源供应
