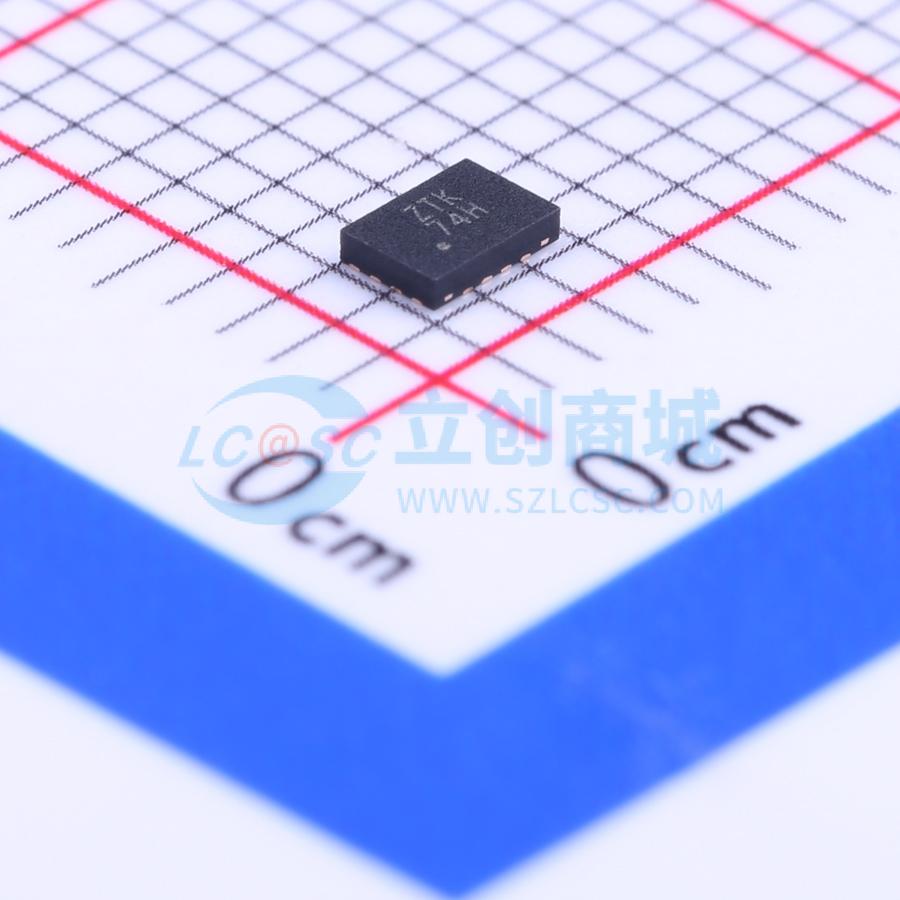

温馨提醒：图片仅供参考，商品以实物为准

TXBN0304RSVR

100Mbps 4位双向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TXB0304 具有完全对称的 0.9V 至 3.6V 范围的 4 位双向自动方向感应转换器
品牌名称: TI(德州仪器)
商品型号: TXBN0304RSVR
商品编号: C130222
商品封装: UQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

这个4位非反向转换器使用两个独立的可配置电源轨。A端口设计用于跟踪VCCA。VCCA可接受从0.9V到3.6V范围内的任意电源电压。B端口设计用于跟踪VCCB。VCCB可接受0.9V到3.6V范围内的任意电源电压。这可以实现1V、1.2V、1.5V、1.8V、2.5V和3V电压节点之间的任意低压双向转换。对于TXB0304，当输出使能(OE)输入为低时，所有输出均处于高阻态。为确保在上电或掉电期间均处于高阻态，应将OE通过下拉电阻连接至GND；该电阻的最小值取决于驱动器的拉电流能力。OE器件控制引脚输入电路由VCCA供电。该器件完全适用于使用I0ff的局部掉电应用。I0ff电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。TXB0304和TXBN0304唯一的区别在于OE信号分别为高电平有效和低电平有效。

商品特性

完全对称的电源电压，A端口和B端口上均为0.9V到3.6V
VCC隔离特性– 如果任一VCC输入接地，则所有输出处于高阻态
以VCCA为基准的输出使能(OE)输入电路
低功耗，最大5μA（ICCA或ICCB）
Ioff支持部分断电模式工作
锁断性能超过100mA（符合JESD 78 II类规范的要求）
静电放电(ESD)保护性能超过JESD 22规范要求– 8000V人体放电模式(A114 - A) 1000V组件充电模式(C101)

应用领域

个人电子产品
工业
企业
电信

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	100Mbps
	工作电压(VCCA)	900mV~3.6V

	属性	参数值
	工作电压(VCCB)	900mV~3.6V
	元件数	1
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+85℃
	特性	自动方向检测
