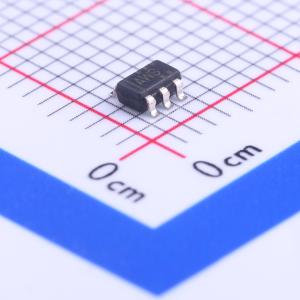

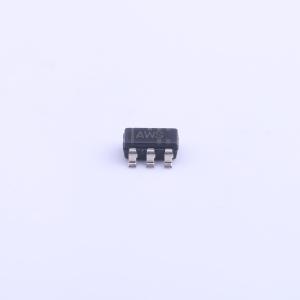

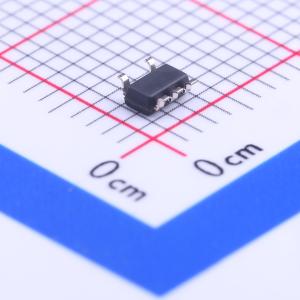

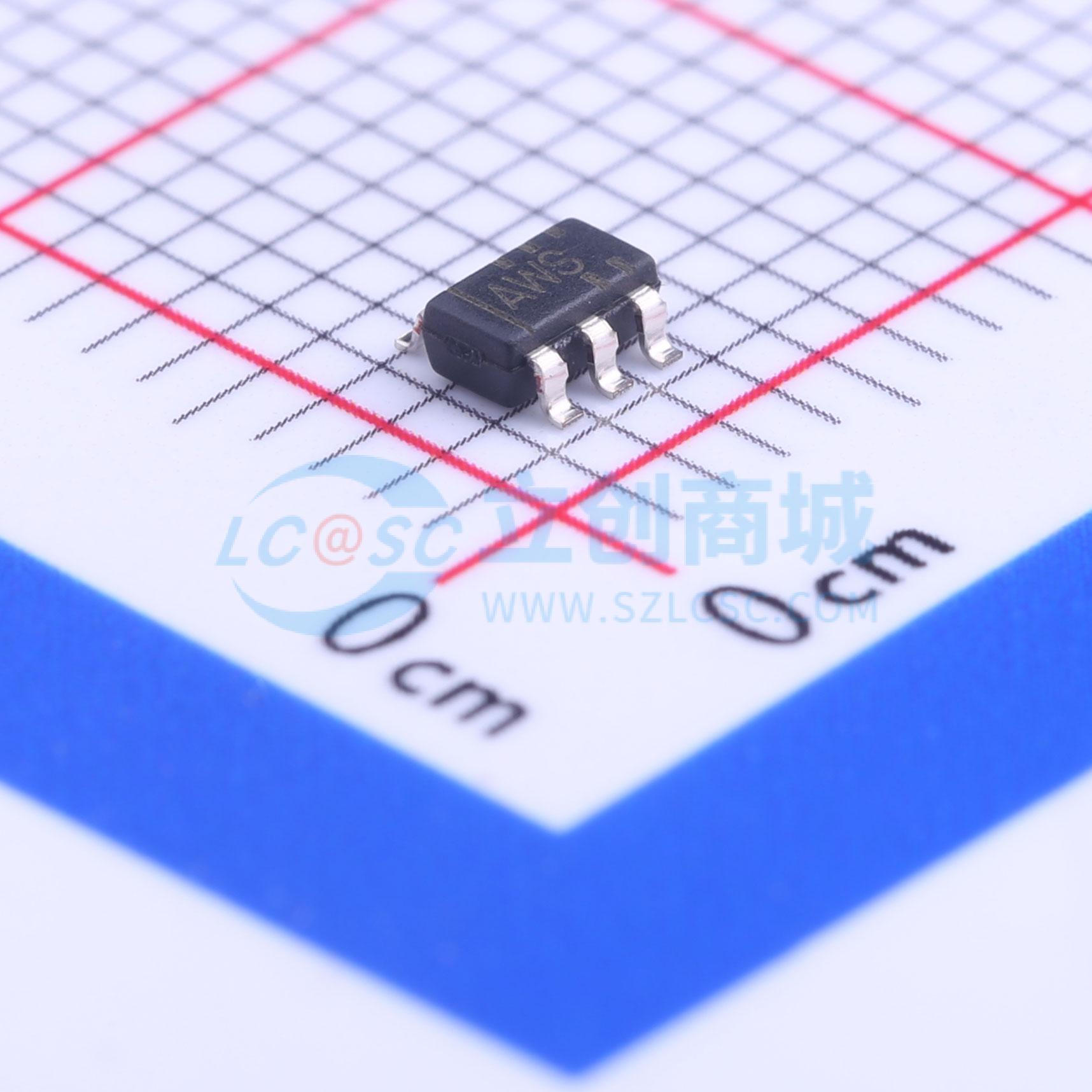

温馨提醒：图片仅供参考，商品以实物为准

TPS60403QDBVRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS60403-Q1 具有 250kHz 固定频率的汽车类非稳压 60mA 电荷泵电压逆变器
品牌名称: TI(德州仪器)
商品型号: TPS60403QDBVRQ1
商品编号: C130215
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS6040x-Q1系列器件可从1.8 V至5.25 V的输入电压产生非稳压负输出电压。这些器件通常由5 V或3.3 V的预稳压电源轨供电。由于其输入电压范围宽，也可以使用两节或三节镍镉、镍氢或碱性电池，以及一节锂离子电池为其供电。构建一个完整的DC-DC电荷泵逆变器仅需三个1 μF的外部电容器。采用5引脚SOT-23封装，完整的转换器可在50 mm²的电路板面积上构建。用集成电路取代启动带载时通常所需的肖特基二极管，可进一步减少电路板面积和元件数量。 TPS6040x-Q1可提供最大60 mA的输出电流，在较宽的输出电流范围内，典型转换效率大于90%。有三种器件选项TPS60401/2/3-Q1，分别具有20 kHz、50 kHz和250 kHz的固定频率工作模式。TPS60400-Q1器件具有可变开关频率，可在宽负载范围的应用中降低工作电流，并支持使用低容值电容器进行设计。

商品特性

符合汽车应用要求
符合AEC-Q100测试指南，测试结果如下：
- 器件温度等级1：环境工作温度范围为-40°C至+125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C6
最大输出电流可达60 mA
仅需三个1 μF的小型陶瓷电容器
输入电压范围为1.8 V至5.25 V
具备PowerSave模式，可在低输出电流时提高效率（TPS60400-Q1）
器件典型静态电流为100 μA
集成有源肖特基二极管，用于启动带载
采用小型5引脚SOT23封装
提供评估模块：TPS60400EVM-178

应用领域

汽车信息娱乐系统
汽车仪表盘
LCD显示器
负电源电压典型应用电路

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~5.25V
	静态电流(Iq)	700uA
	输出电阻	15Ω
	能量效率	90%

	属性	参数值
	开关频率	250kHz
	工作温度	-40℃~+125℃
	功能类型	反相
	PFM模式	不支持
	输出电流(Iout)	60mA
