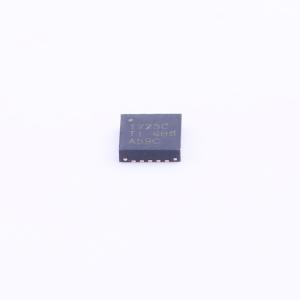

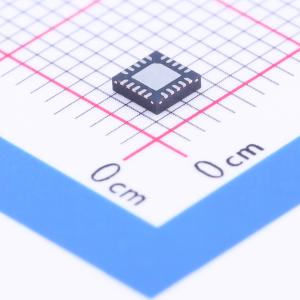

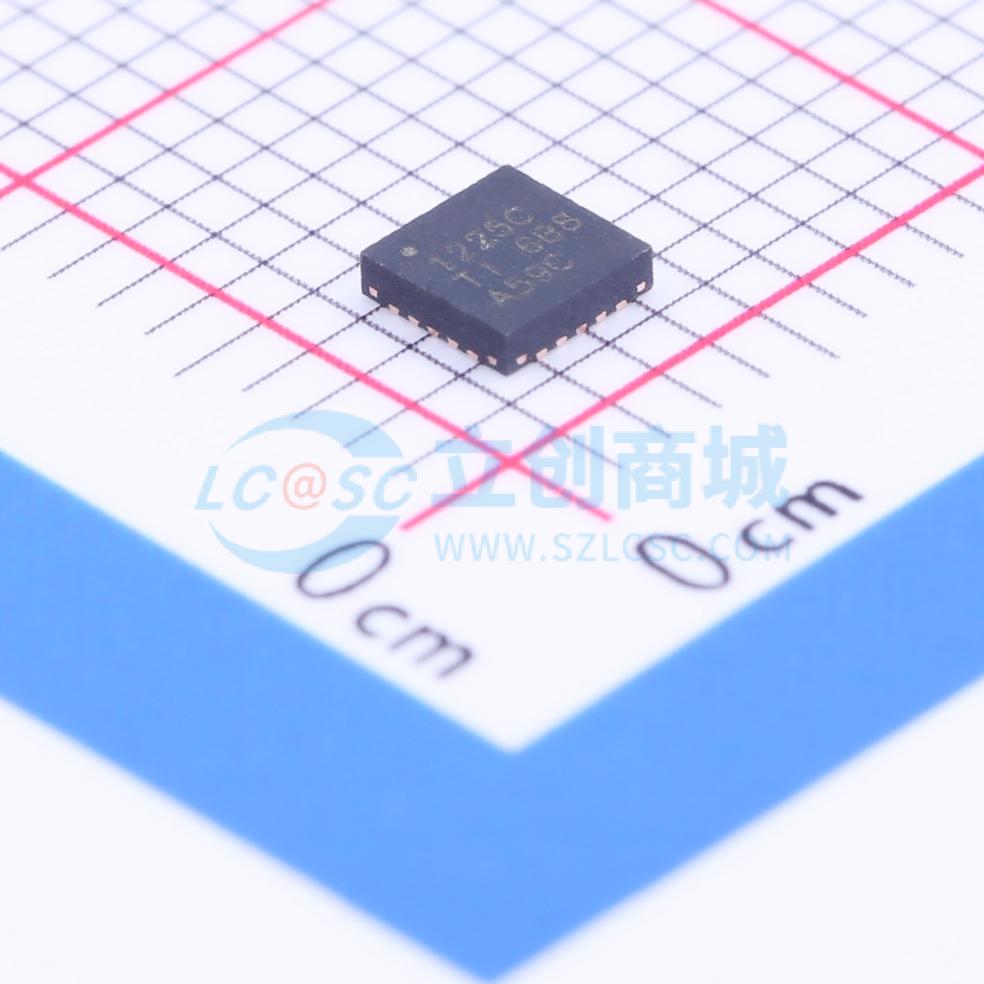

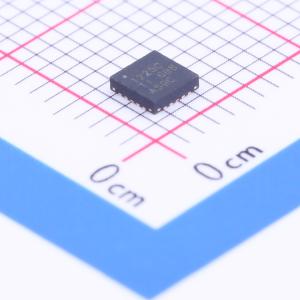

TPS51225CRUKR
双路同步降压控制器
- 描述
- TPS51225是一款成本效益高的双路同步降压控制器,适用于笔记本电脑系统电源解决方案。它提供5V和3.3V LDO,需要少量外部组件。该设备支持高效率、快速瞬态响应,并提供组合的电源良好信号。自适应导通时间D-CAP模式控制提供了方便和高效的运行。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51225CRUKR
- 商品编号
- C131684
- 商品封装
- WQFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
参数完善中
商品概述
TPS51225/B/C是一款经济高效的双路同步降压控制器，专为笔记本系统电源解决方案而设计。它提供5V和3.3V的低压差线性稳压器（LDO），且所需外部元件极少。260kHz的VCLK输出可用于驱动外部电荷泵，在不降低主转换器效率的情况下为负载开关生成栅极驱动电压。TPS51225/B/C支持高效率、快速瞬态响应，并提供组合的电源正常信号。自适应导通时间、DCAP™控制实现了便捷高效的操作。该器件的电源输入电压范围为5.5V至24V，支持5.0V和3.3V的输出电压。TPS51225/B/C采用20引脚、3mmx3mm的QFN封装，工作温度范围为-40℃至85℃。
商品特性
- 输入电压范围：5.5V至24V
- 输出电压：5V和3.3V（可调范围±10%）
- 内置100μA、5V和3.3V的LDO
- 用于电荷泵的时钟输出
- ±1%的参考精度
- 具有300kHz/355kHz频率设置的自适应导通时间D-CAP™模式控制架构
- 自动跳过轻载操作（TPS51225/C）
- OOA轻载操作（TPS51225B）
- 内置0.8ms电压伺服软启动
- 具有4500ppm/℃温度系数的低端RDS(on)电流检测方案
- 内置输出放电功能
- 开关的独立使能输入（TPS51225/B/C）
- 专用过流（OC）设置端子
- 电源正常指示灯
- 过压保护（OVP）/欠压保护（UVP）/过流保护（OCP）
- 非锁存欠压锁定（UVLO）/过温保护（OTP）
- 20引脚、3mmx3mm、QFN（RUK）
应用领域
- 笔记本电脑
- 上网本、平板电脑
