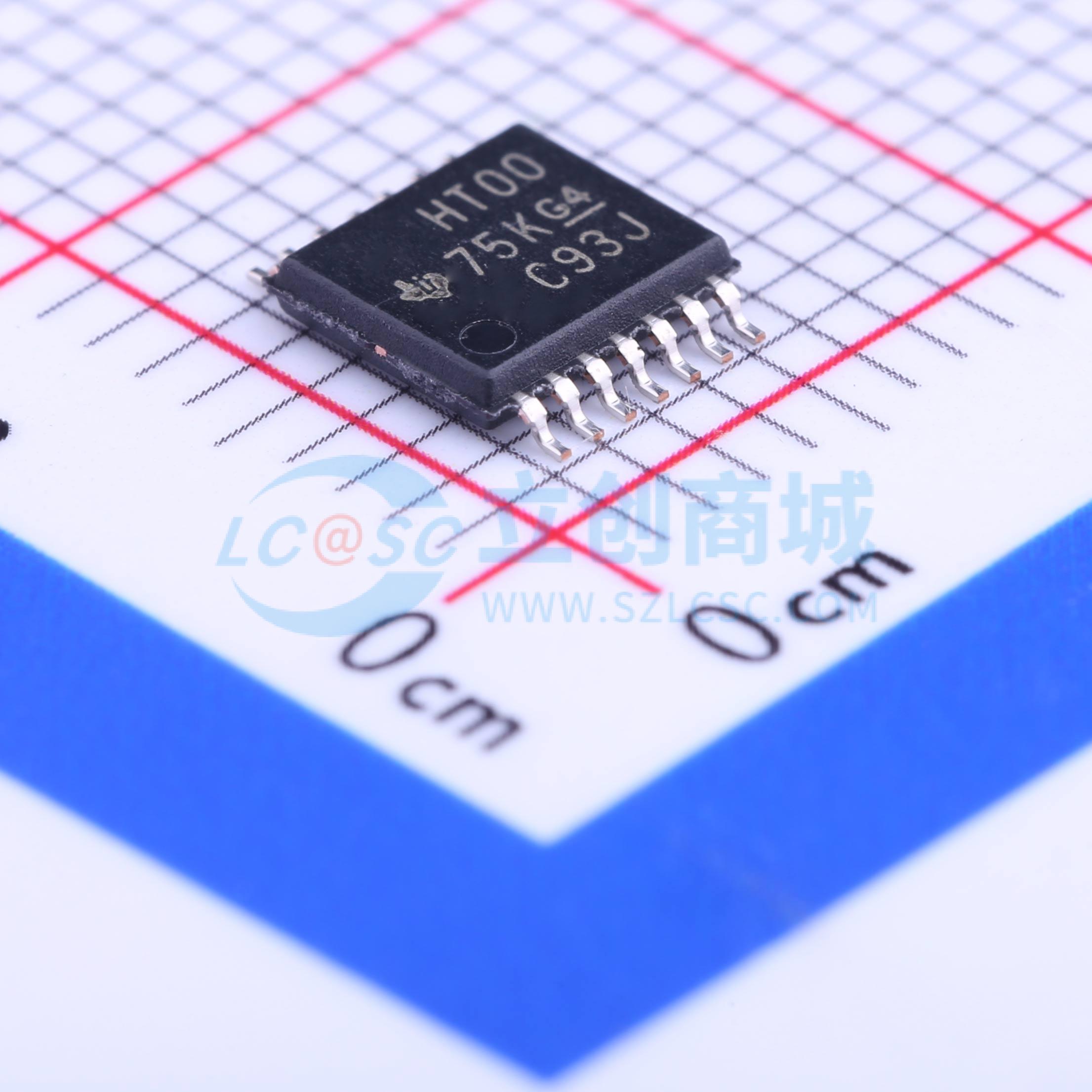

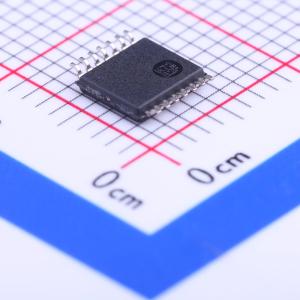

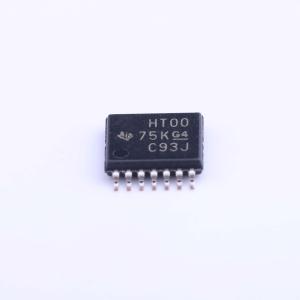

SN74HCT00PWR
SN74HCT00PWR
- 描述
- SN74HCT00 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT00PWR
- 商品编号
- C131694
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V；4.4V | |
| 输出低电平(VOL) | 100mV；330mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 18ns@5.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
这些器件包含四个独立的2输入与非门，在正逻辑下执行布尔函数 Y = ¬(A·B) 或 Y = ¬A + ¬B。
商品特性
- 工作电压范围为 4.5 V 至 5.5 V
- 输出最高可驱动10个LSTTL负载
- 低功耗，Icc最大为20 μA
- 典型tpd为10 ns
- 5 V下输出驱动电流为±4 mA
- 输入电流最大为1 μA
- 输入兼容TTL电压电平
