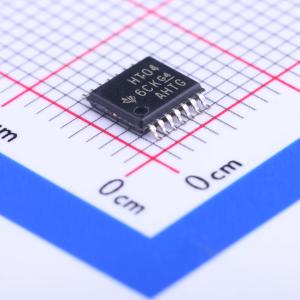

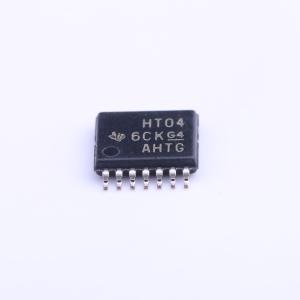

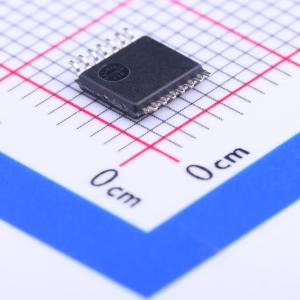

SN74HCT04PWR
六路反相器
- 描述
- SN74HCT04 具有 TTL 兼容型 CMOS 输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT04PWR
- 商品编号
- C131695
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V；4.4V | |
| 输出低电平(VOL) | 400mV | |
| 传播延迟(tpd) | 18ns@5.5V,50pF | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
该器件包含六个独立反相器，在正逻辑中实现布尔函数Y=非A，提供多种封装规格。
商品特性
- 工作电压范围为4.5V~5.5V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传播延迟tpd为13ns
- 5V电压下输出驱动能力为±4mA
- 最大输入电流为1μA
- 输入与TTL电压兼容
- 标记NC表示无内部连接
- 最大额定值：电源电压范围-0.5V~7V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±25mA，VCC或GND端连续电流±50mA，存储温度范围-65℃~150℃
- 不同封装热阻抗参数：D封装86℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 所有未使用输入端必须接VCC或GND，以保证器件正常工作
- 开关特性测试条件为负载电容CL=50pF，测试环境工作温度25℃
