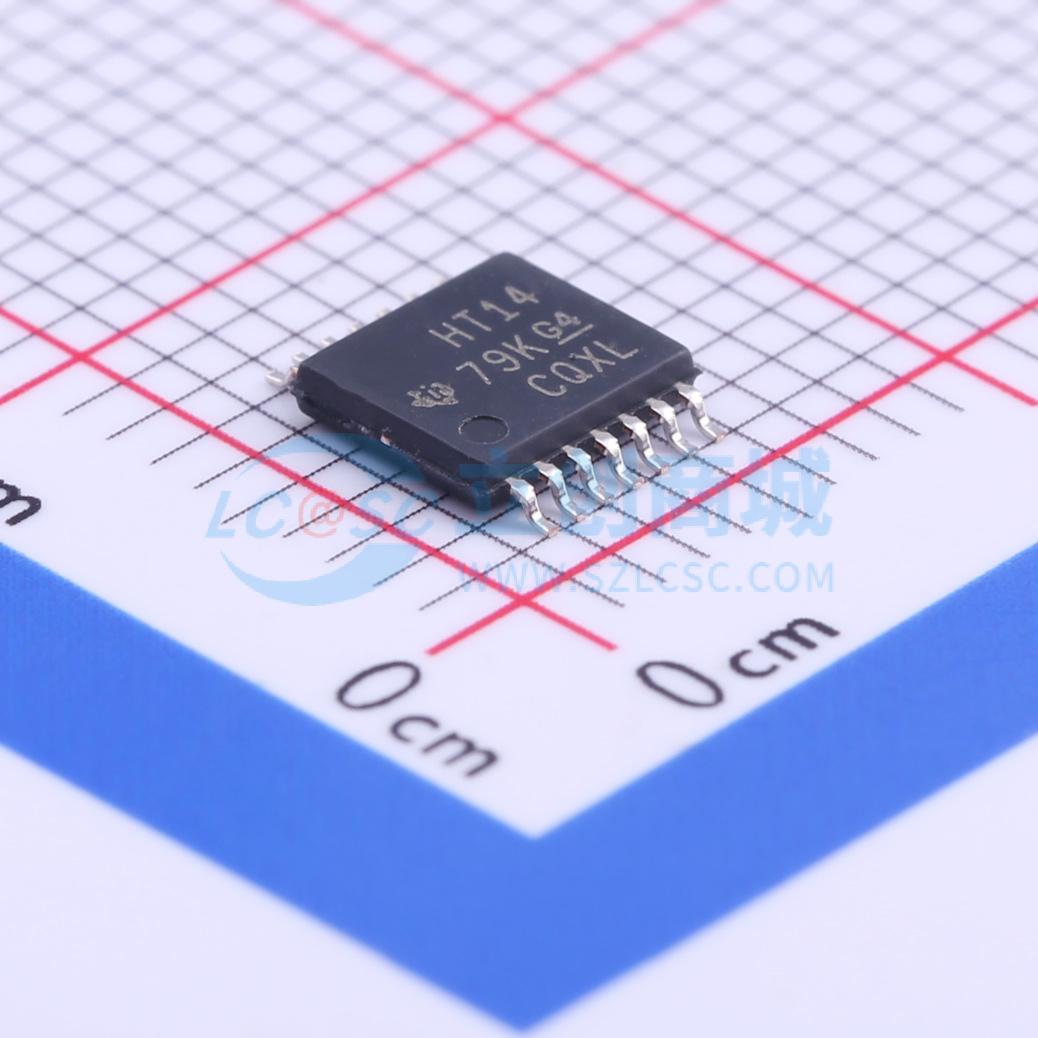

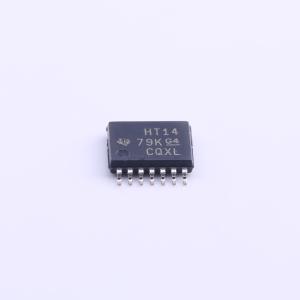

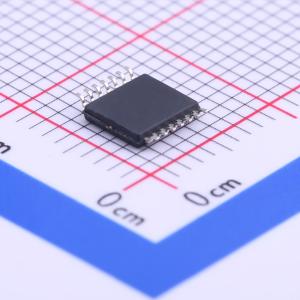

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT14PWR
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCT14 具有施密特触发输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT14PWR
- 商品编号
- C133639
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.9V~2.1V | |
| 输入低电平(VIL) | 500mV~600mV | |
| 输出高电平(VOH) | 3.98V~4.3V | |
| 低电平范围(VOL) | 170mV~330mV | |
| 传播延迟(tpd) | 30ns@5.5V,50pF | |
| 系列 | 74HCT系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SNX4HCT14 器件包含六个独立的反相器。这些器件在正逻辑下执行布尔函数 Y = A̅。
这些器件的宽工作范围使它们能够用于使用不同逻辑电平的各种系统中。每个输出可以驱动多达 10 个 LSTTL 负载。平衡驱动输出在 5-V VCC 下可以源出或吸入 8 mA 的电流。该器件还兼容 TTL 输入。
商品特性
- 工作电压范围为4.5 V至5.5 V
- 输出可驱动多达10个LSTTL负载
- 低功耗：ICC最大20 μA
- 典型tp_d = 18 ns
- 在5 V时输出驱动电流为±4 mA
- 最大低输入电流为1 μA
- 输入与TTL电压兼容
应用领域
- UPS
- 白色家电
- 计算机外设
- 打印机
- 交流伺服驱动器
- 台式电脑
