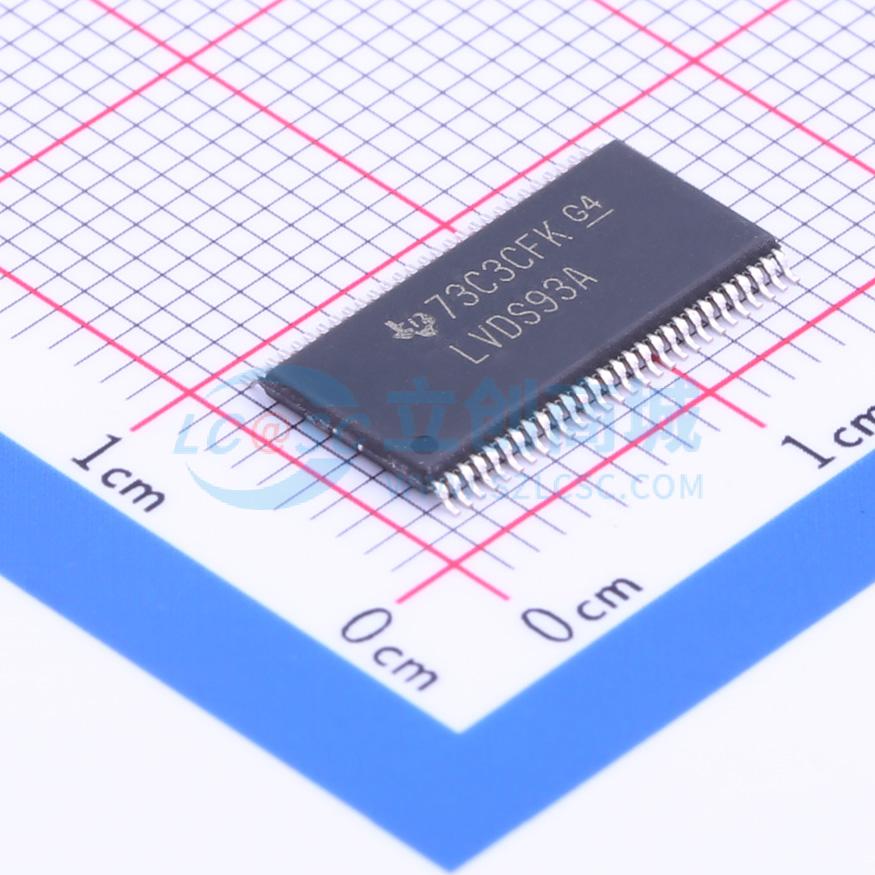

SN65LVDS93ADGGR

SN65LVDS93A FlatLink 发送器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65LVDS93A 是一个 LVDS SerDes 发送器，包含四个7位并行加载串行输出移位寄存器、一个7倍时钟合成器和五个低电压差分信号驱动器。它支持28位单端LVTTL数据同步传输，并可通过五个平衡对导体接收。
品牌名称: TI(德州仪器)
商品型号: SN65LVDS93ADGGR
商品编号: C131728
商品封装: TSSOP-56-6.1mm
包装方式: 编带
商品毛重: 0.515克(g)

商品参数

商品概述

SN65LVDS93A是LVDS SerDes（串行器/解串器）发送器，在单个集成电路中集成了4个7位并行负载串行输出移位寄存器、1个时钟合成器以及5个低电压差动信号LVDS驱动器，可通过5个平衡对导体同步传输28位单端LVTTL数据，可由兼容接收器接收数据。发送数据时，数据位D0至D27会在输入时钟信号CLKIN边沿全部加载到寄存器中，可通过时钟选择CLKSEL引脚选择时钟的上升沿或下降沿；CLKIN的频率会实现7倍倍增，之后用于以串行方式按7位时间片输出数据寄存器的数据，随后将4个串行数据流和锁相时钟CLKOUT输出至LVDS输出驱动器，CLKOUT的频率与输入时钟CLKIN相同。该器件无需外部组件，仅需很少控制甚至无需控制，发送端数据总线与接收端数据总线一致，数据传输对用户透明；可通过关断/清零SHTDN信号禁用时钟并关断LVDS输出驱动器，降低功耗，SHTDN为低电平时可清除所有内部寄存器，工作温度范围为-40℃至85℃。

商品特性

工作温度范围为-40℃至85℃
配备LVDS显示Serdes接口，可直接连接带有集成LVDS的LCD显示面板
提供两种封装选项：4.5mm×7mm BGA和8.1mm×14mm TSSOP
数据输入耐压范围为1.8V至3.3V，可直接连接低功耗低压应用和图形处理器
传输速率可达135Mpps（百万像素/秒），像素时钟频率范围为10MHz至135MHz
支持HVGA到高清HD范围内的显示分辨率，电磁干扰EMI较低
采用3.3V单电源供电，75MHz频率下典型功耗为170mW
可实现28个数据通道和时钟输入低压TTL转换为4个数据通道和时钟输出低压差分
禁用状态下功耗不到1mW
支持选择上升或下降时钟沿触发输入
ESD防护等级可达5kV HBM
支持扩频时钟SSC
兼容OMAP2x、OMAP3x和DaVinci应用处理器

应用领域

LCD显示面板驱动器
UMPC和上网本
数码相框

	属性	参数值
	商品目录	LVDS芯片
	类型	发送器
	驱动器数	5
	接收器数	0
	工作电压	3.3V~3.6V

	属性	参数值
	数据速率	135Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
