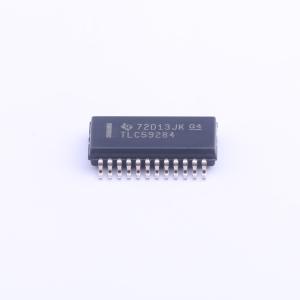

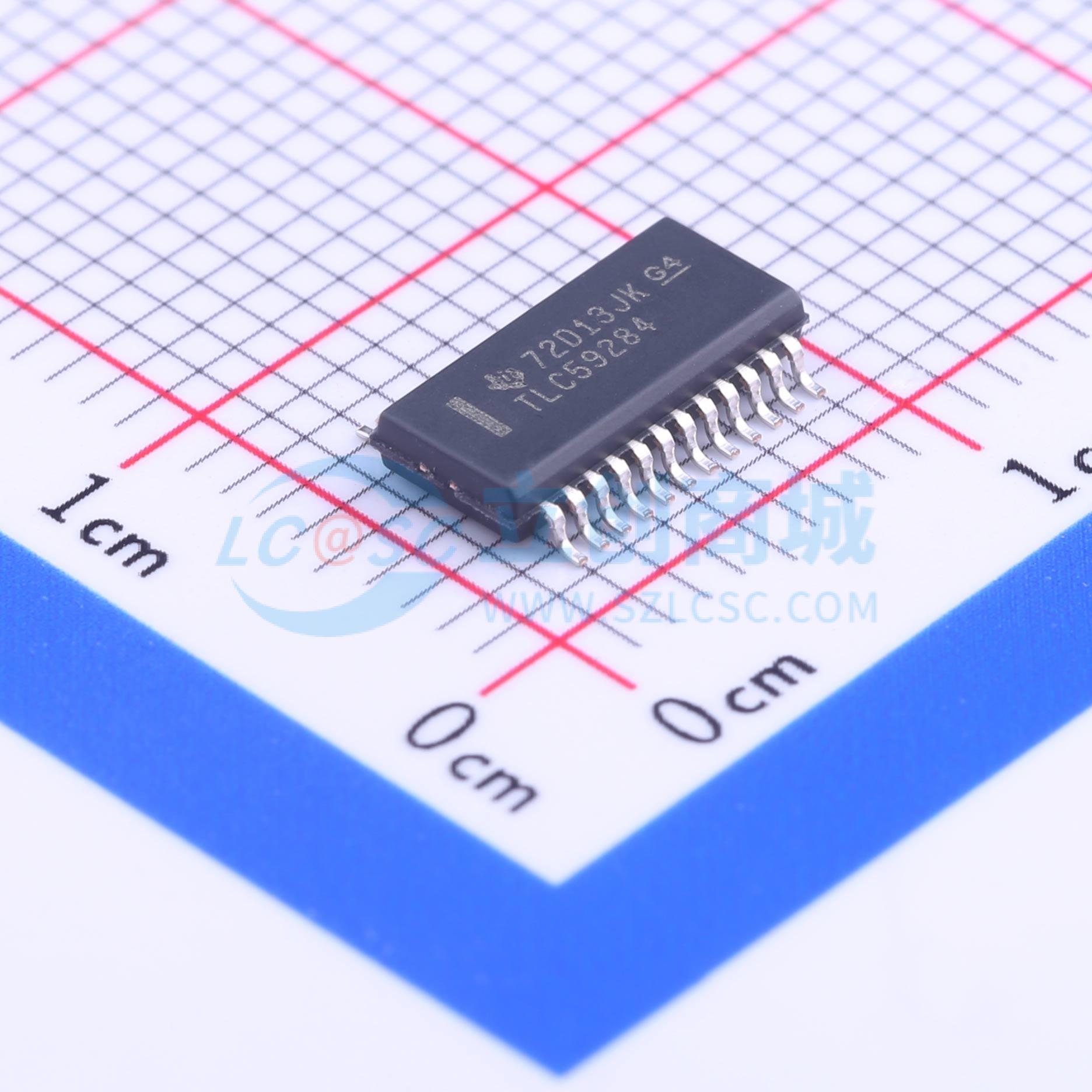

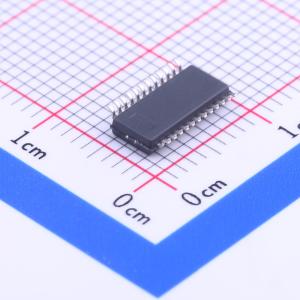

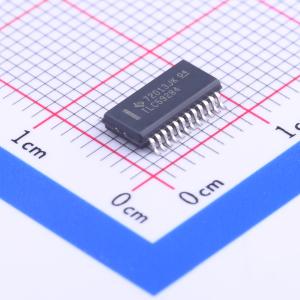

TLC59284DBQR
16通道恒流LED驱动器带开关延迟
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC59284 16 通道恒流 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC59284DBQR
- 商品编号
- C130209
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 35MHz | |
| 通道数 | 16 | |
| 输出电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 45mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
TLC59284是一款16通道恒流LED沉降驱动器。每个通道都可以通过简单的串行通信协议单独控制，该协议兼容3.3V或5V CMOS逻辑电平，具体取决于工作VCC。当串行数据缓冲区加载后，LAT上升沿会将数据传输到OUTn输出。BLANK引脚可用于在上电和输出数据锁存期间关闭所有OUTn输出，以防止这些时段出现不需要的图像显示。所有16个通道的恒流值由单个外部电阻设置。
商品特性
- 16通道电流沉输出，带开关控制
- 电流沉能力：
- 35 mA (VCC ≤ 3.6 V)
- 45 mA (VCC > 3.6 V)
- LED电源电压：最高10 V
- VCC：3 V 至 5.5 V
- 恒流精度：
- 通道间：±1.4%（典型值），±3%（最大值）
- 器件间：±2%（典型值），±4%（最大值）
- CMOS逻辑电平I/O
- 数据传输速率：35 MHz
- BLANK脉冲宽度：50 ns
- 用于降噪的切换延迟
- 工作温度：-40℃ 至 +85℃
应用领域
- 视频显示
- 消息板
