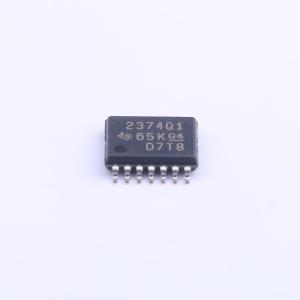

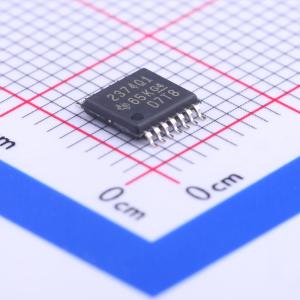

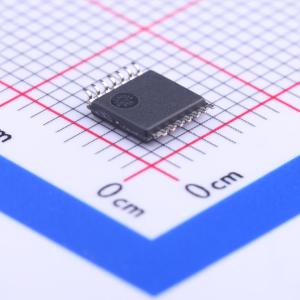

温馨提醒：图片仅供参考，商品以实物为准
TLV2374QPWRG4Q1
TLV2374QPWRG4Q1
- 描述
- TLV2374-Q1 汽车级、四通道、16V、3MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2374QPWRG4Q1
- 商品编号
- C130211
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | -8V~-1.35V；1.35V~8V | |
| 功能特性 | - |
商品概述
TLV237x-Q1是一款单电源运算放大器，能够提供轨至轨输入和输出，在扩展汽车温度范围内最小工作电源电压低至2.7V，最高电压为16V；宽电压范围可支持启/停功能，可直接连接典型的12V电池；轨至轨功能可实现最大输出信号并避免削波，CMOS输入可实现高阻抗，能够降低失调电压并维持低功耗，帮助满足系统对静态电流的总体需求；支持电源电压上的高共模轨，不设置增益限制，可支持任何电平的输入，不会发生相位反转。
商品特性
- 符合汽车类应用要求，符合AEC-Q100标准
- 环境工作温度范围为-40℃至125℃，对应器件温度1级
- 器件HBM ESD分类等级2，器件CDM ESD分类等级C4B
- 具备轨至轨输入和输出能力
- 带宽为3MHz，压摆率为2.4V/μs
- 电源电压范围为2.7V至16V
- 电源电流为550μA/通道
- 输入噪声电压为39nV/√Hz
- 输入偏置电流为1pA
- 提供超小型封装，TLV2371-Q1采用5引脚SOT-23封装
- CMOS输入实现高阻抗
- 可降低失调电压，维持低功耗
- 支持电源电压上的高共模轨，无增益限制，不会发生相位反转
应用领域
- 引擎控制单元
- 车身控制模块
- 电池管理系统
- HEV/EV逆变器
- 车道偏离报警
- 白色家电
- 信息娱乐系统
- 仪表盘
- 动力传动系统
- 高电流检测
